76 posisjoner · – i sortiment
Zoom 100%
Klikk på et tall for å se artiklene

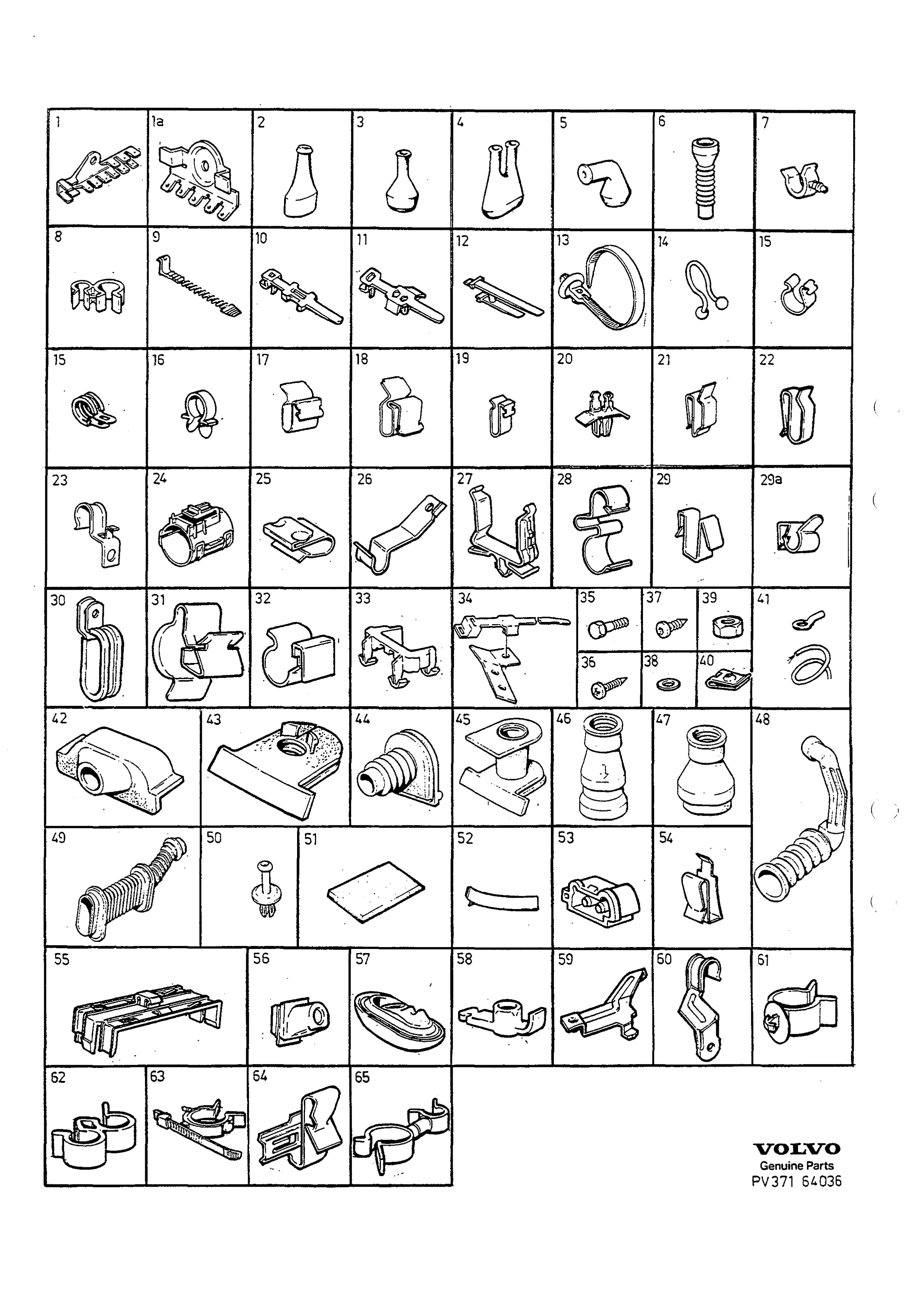

Etui isolant, support, douille s caoutchouc, colliers, vis ec rous, rondelles
Ledninger og sikringer · ETUI ISOLANT, SUPPORT, DOUILLE S CAOUTCHOUC, COLLIERS, VIS EC ROUS, RONDELLES · side 391
Samme KA-nummer finnes også i: 850
166 deler · – i sortiment
1
3515281
Terminal block A
3515281
Antall per bil: X
1a
3545742
Terminal block B
3545742
Antall per bil: X
2
967340
Housing cover A
967340
Antall per bil: X
3
967337
Housing cover B
967337
Antall per bil: X
3-2
967336
Housing cover C
967336
Antall per bil: X
3-3
967334
Housing cover D
967334
Antall per bil: X
3-4
967333
Housing cover E
967333
Antall per bil: X
4
947590
Housing cover F
947590
Antall per bil: X
4-2
947594
Housing cover G
947594
Antall per bil: X
5
1324581
Housing cover H
1324581
Antall per bil: X
5-2
1362029
Insulator cover
1362029
Antall per bil: X
6
975285
Housing cover I
975285
Antall per bil: X
6-2
969349
Housing cover J
969349
Antall per bil: X
6-3
975286
Housing cover K
975286
Antall per bil: X
6-4
975287
Housing cover L
975287
Antall per bil: X
6-5
975288
Housing cover M
975288
Antall per bil: X
6-6
975289
Housing cover N
975289
Antall per bil: X
6-7
975290
Housing cover O
975290
Antall per bil: X
6-8
975291
Housing cover P
975291
Antall per bil: X
6-9
3523834
Housing cover Q
3523834
Antall per bil: X
7
1326152
Clip A
1326152
Antall per bil: X
7-2
1363693
Clip B
1363693
Antall per bil: X
8
3515144
Clip C
3515144
Antall per bil: X
8-2
9128333
Retainer A
9128333
Antall per bil: X
8-3
1358199
Clip D
1358199
Antall per bil: X
9
966720
Strip clamp A
966720
Antall per bil: X
9-2
948616
Strip clamp B
948616
Antall per bil: X
9-3
948211
Strip clamp C
948211
Antall per bil: X
9-4
3523130
Strip clamp D
3523130
Antall per bil: X
9-5
949902
Strip clamp E
949902
Antall per bil: X
9-6
1347569
Strip clamp F
1347569
Antall per bil: X
10
969019
Strip clamp G
969019
Antall per bil: X
11
968909
Strip clamp H
968909
Antall per bil: X
11-2
969221
Strip clamp I
969221
Antall per bil: X
11a
3523319
Vis
3523319
11b
3545318
Cable decharge
3545318
12
3515028
Strip clamp J
3515028
Antall per bil: X
13
3523512
Strip clamp K
3523512
Antall per bil: X
13-2
3545763
Strip clamp L
3545763
Antall per bil: X
13-3
978349
Cable tie
978349
Antall per bil: X
13a
949655
Clamp A
949655
Antall per bil: X
14
191404
Clamp B
191404
Antall per bil: X
14-2
1348003
Clamp C
1348003
Antall per bil: X
14-3
192230
Clamp D
192230
Antall per bil: X
14-4
943423
Clamp E
943423
Antall per bil: X
14-5
942621
Clamp F
942621
Antall per bil: X
15
952623
Clamp G
952623
Antall per bil: X
15-2
952624
Clamp H
952624
Antall per bil: X
15-3
952625
Clamp I
952625
Antall per bil: X
15-4
952626
Clamp J
952626
Antall per bil: X
15-5
952627
Clamp K
952627
Antall per bil: X
15-6
952628
Clamp L
952628
Antall per bil: X
15-7
952629
Clamp M
952629
Antall per bil: X
15-8
952630
Clamp N
952630
Antall per bil: X
15-9
952631
Clamp O
952631
Antall per bil: X
15-10
952632
Clamp P
952632
Antall per bil: X
15-11
952633
Clamp Q
952633
Antall per bil: X
15-12
952634
Clamp R
952634
Antall per bil: X
15-13
952635
Clamp S
952635
Antall per bil: X
15-14
942542
Clamp T
942542
Antall per bil: X
15-16
973226
Clamp U
973226
Antall per bil: X
15-17
947827
Clamp V
947827
Antall per bil: X
15a
6849816
- Capot
6849816
15b
967545
Guide-cable
967545
15c
966329
- Porte-fusible
966329
15e
966330
Fusible a lame A
966330
16
1308650
Clamp W
1308650
Antall per bil: X
17
1363074
Clamp X
1363074
Antall per bil: X
17-2
943797
Clamp Y
943797
Antall per bil: X
18
943220
Clip E
943220
Antall per bil: X
18-2
1257372
Clip F
1257372
Antall per bil: X
18-3
192248
Clamp Z
192248
Antall per bil: X
19
946251
Retainer B
946251
Antall per bil: X
19-2
6817321
Retainer C
6817321
Antall per bil: X
20
3523832
Clip G
3523832
Antall per bil: X
21
9133167
Retainer D
9133167
Antall per bil: X
22
1323158
Clip H
1323158
Antall per bil: X
22-2
1323157
Clip I
1323157
Antall per bil: X
22-3
9162203
Clip J
9162203
Antall per bil: X
23
3544350
Clip K
3544350
Antall per bil: X
24
3545020
Clip L
3545020
Antall per bil: X
25
3512513
Retainer E
3512513
Antall per bil: X
26
3545336
Retainer F
3545336
Antall per bil: X
27
3523526
Clip M
3523526
Antall per bil: X
28
3545731
Clip N
3545731
Antall per bil: X
29
9128732
Clip O
9128732
Antall per bil: X
29a
977514
Retainer G
977514
Antall per bil: X
29a-2
9151452
Retaining clip
9151452
Antall per bil: X
30
949386
Clamp AA
949386utgått av sortimentet
Antall per bil: X
31
682388
Clamp AB
682388
Antall per bil: X
32
3545732
Clip P
3545732
Antall per bil: X
32-2
3512515
Clip Q
3512515
Antall per bil: X
32-3
3519390
Clip R
3519390
Antall per bil: X
33
3523525
Clip S
3523525
Antall per bil: X
34
6849348
Bracket with clip
6849348
Antall per bil: X
35
973519
Flange screw A
973519
Antall per bil: X
35-2
966862
Flange screw B
966862
Antall per bil: X
35-3
945358
Flange screw C
945358
Antall per bil: X
35-4
965175
Flange screw D
965175
Antall per bil: X
35-5
947107
Flange screw E
947107
Antall per bil: X
35-6
946440
Flange screw F
946440
Antall per bil: X
35-7
946173
Flange screw G
946173
Antall per bil: X
35-8
979781
Flange screw H
979781
Antall per bil: X
35-10
946934
Flange screw I
946934
Antall per bil: X
35-11
968476
Flange screw J
968476
Antall per bil: X
35-12
968478
Flange screw K
968478
Antall per bil: X
35-13
945970
Screw A
945970
Antall per bil: X
35-14
966682
Flange screw L
966682
Antall per bil: X
36
955126
Screw B
955126
Antall per bil: X
36-2
969405
Six point socket screw A
969405
Antall per bil: X
36-3
958236
Screw C
958236
Antall per bil: X
36-4
955244
Screw D
955244
Antall per bil: X
37
969404
Six point socket screw B
969404
Antall per bil: X
37-2
972426
Six point socket screw C
972426
Antall per bil: X
37-3
975168
Six point socket screw D
975168
Antall per bil: X
37-4
972258
Six point socket screw E
972258
Antall per bil: X
37-5
972079
Six point socket screw F
972079
Antall per bil: X
37-6
976154
Six point socket screw G
976154
Antall per bil: X
37-7
979187
Six point socket screw black A
979187
Antall per bil: X
37-8
975386
Six point socket screw black B
975386
Antall per bil: X
37-9
969487
Six point socket screw H
969487
Antall per bil: X
38
941908
Spring washer A
941908
Antall per bil: X
38-2
941905
Spring washer B
941905
Antall per bil: X
38-3
955948
Lock washer A
955948
Antall per bil: X
38-4
955949
Lock washer B
955949
Antall per bil: X
38-5
955892
Washer A
955892
Antall per bil: X
38-6
955894
Washer B
955894
Antall per bil: X
38-7
960140
Washer C
960140
Antall per bil: X
38-8
940090
Washer D
940090
Antall per bil: X
39
955780
Nut A
955780
Antall per bil: X
39-2
955781
Nut B
955781
Antall per bil: X
39-3
965483
Flange nut A
965483
Antall per bil: X
39-4
945407
Flange nut B
945407
Antall per bil: X
39-5
945408
Flange nut C
945408
Antall per bil: X
39-6
948329
Nut C
948329
Antall per bil: X
39-7
963105
Lock nut
963105
Antall per bil: X
40
945626
Spring nut A
945626
Antall per bil: X
40-2
949921
Spring nut B
949921
Antall per bil: X
41 Cables, cable terminals and sleeves
Merknad: Se gruppe 37, side 387 (CABLES, CABLE TERMINALS, SLEEVES, SEALS)
42
3523741
Grommet A
3523741
Antall per bil: X
43
3515086
Grommet B
3515086
Antall per bil: X
44
3545318
Grommet C
3545318
Antall per bil: X
45
3515094
Grommet D
3515094
Antall per bil: X
46
3523279
Seal A
3523279
Antall per bil: X
47
3523129
Seal B
3523129
Antall per bil: X
48
3515934
Bellows front door A
3515934
Antall per bil: X
48-2
3515933
Bellows front door B
3515933
Antall per bil: X
49
6808727
Bellows rear door
6808727
Antall per bil: X
50
3545549
Expansion plug plastics
3545549
Antall per bil: X
51
3523742
Seal C
3523742
Antall per bil: X
52
3537385
Tape
3537385
Antall per bil: X
53
3545923
Sealing plug
3545923
Antall per bil: X
54
3545924
Retainer H
3545924
55
3545207
Clip T
3545207
Antall per bil: X
56
9148035
Grommet E
9148035
Antall per bil: X
57
6849417
Grommet rear door
6849417
Antall per bil: X
58
6849749
Clip U
6849749
Antall per bil: X
59
9128733
Bracket A
9128733
Antall per bil: X
60
9128783
Bracket B
9128783
Antall per bil: X
61
9135343
Retainer I
9135343
Antall per bil: X
62
979912
Retainer J
979912
Antall per bil: X
63
3507508
Retainer K
3507508
Antall per bil: X
64
9148047
Clip V
9148047
Antall per bil: X
65
3531472
Hose retainer
3531472
Antall per bil: X
150
966330
Fusible a lame A
966330
151
966331
Fusible a lame B
966331
- 1) For cable harness electric sunroof/passenger compartment temperature sensor.
Fra Volvos originalkatalog
- Katalog
- 850 (USA)
- Gruppe · side
- Gruppe 37 · Katalogside 391
Fotnoter
- 1)
- For cable harness electric sunroof/passenger compartment temperature sensor.
Kontroller bilens chassisnummer mot listen ovenfor før bestilling.
Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)
- I.DIA
- inner diameter
- LG
- lengde
- WI
- width
- L.H
- venstre
- R.H
- høyre
- 5DRS
- 5-dørs personbil
Slik leser du numrene
- 3515281 — Volvos originale artikkelnummer
- Alt. nr 264612 — erstatningsnummer
- 1) — Fotnoter
Numrene nedenfor viser til artikkelnumrene i katalogen.
