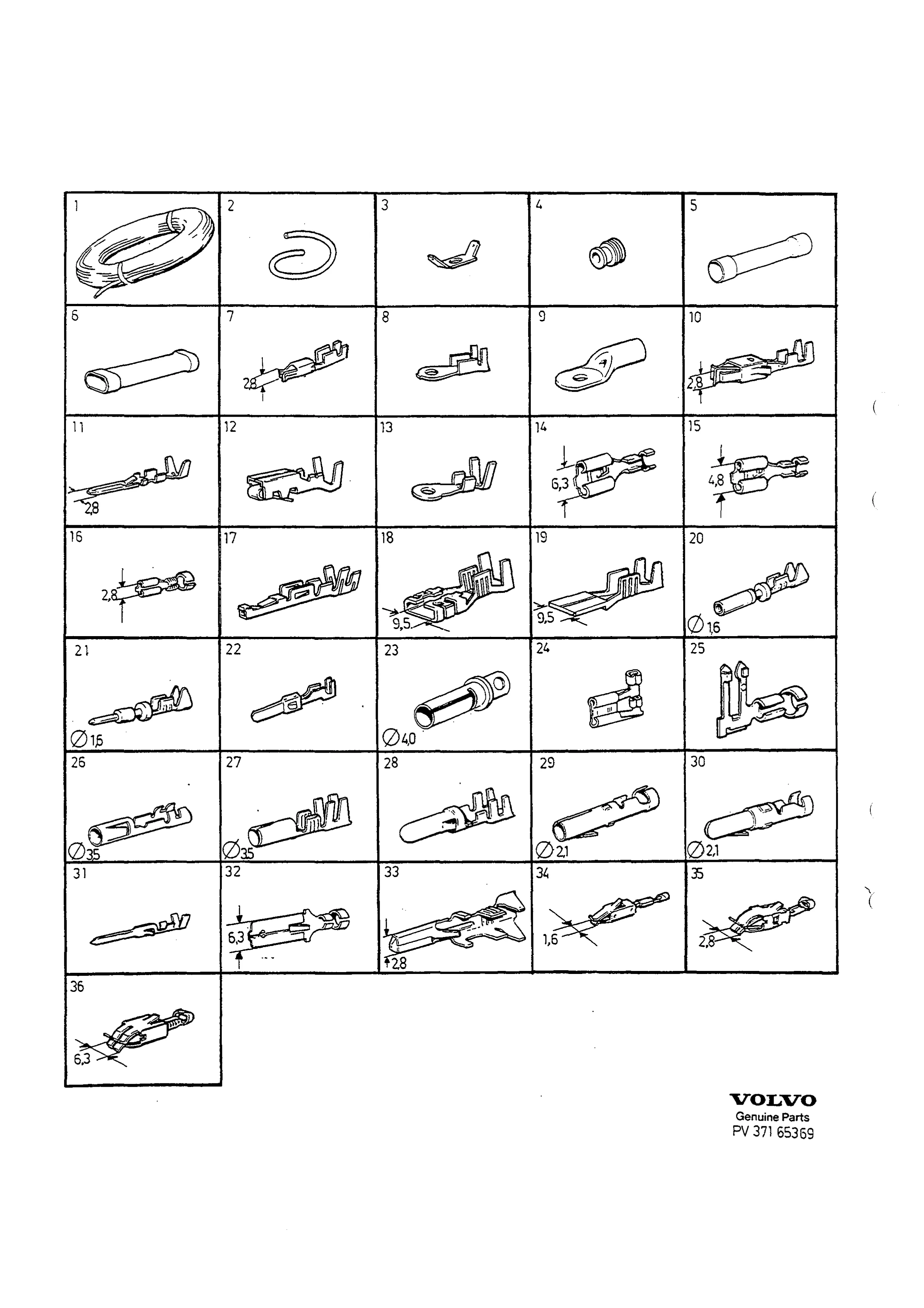

Cables pces constitutiveslles, joints
Ledninger og sikringer · CABLES PCES CONSTITUTIVESLLES, JOINTS · side 387
Samme KA-nummer finnes også i: 850
114 deler · – i sortiment
1
1
Cable
Ikke i sortimentet
1-2
970550
Electric cable black A
970550
Antall per bil: X
1-3
970554
Electric cable yellow A
970554
Antall per bil: X
1-4
970556
Electric cable blue A
970556
Antall per bil: X
1-5
970587
Electric cable black B
970587
Antall per bil: X
1-6
970589
Electric cable red A
970589
Antall per bil: X
1-7
970592
Electric cable green A
970592
Antall per bil: X
1-8
970593
Electric cable blue B
970593
Antall per bil: X
1-9
970595
Electric cable gray A
970595
Antall per bil: X
1-10
970596
Electric cable white A
970596
Antall per bil: X
1-11
970624
Electric cable black C
970624
Antall per bil: X
1-12
970625
Electric cable brown
970625
Antall per bil: X
1-13
970626
Electric cable red B
970626
Antall per bil: X
1-14
970628
Electric cable yellow B
970628
Antall per bil: X
1-15
970629
Electric cable green B
970629
Antall per bil: X
1-16
970630
Electric cable blue C
970630
Antall per bil: X
1-17
970632
Electric cable gray B
970632
Antall per bil: X
1-18
970633
Electric cable white B
970633
Antall per bil: X
1-19
970663
Electric cable red C
970663
Antall per bil: X
1-20
970665
Electric cable yellow C
970665
Antall per bil: X
1-21
970700
Electric cable red D
970700
Antall per bil: X
1-22
970711
Electric cable red E
970711
Antall per bil: X
2
2
Plastic hose
Ikke i sortimentet
2-2
185506
Plastic hose black A
185506
Antall per bil: X
2-3
192598
Plastic hose black B
192598
Antall per bil: X
2-4
185501
Plastic hose black C
185501
Antall per bil: X
2-5
185507
Plastic hose black D
185507
Antall per bil: X
2-6
946655
Protecting hose black
946655
Antall per bil: X
3
1269755
Spade terminal
1269755
Antall per bil: X
4
967695
Cable seal gray
967695
Antall per bil: X
4-2
970771
Cable seal red without holes A
970771
Antall per bil: X
4-3
6849752
Cable seal red without holes B
6849752
Antall per bil: X
4-4
970772
Cable seal blue
970772
Antall per bil: X
4-5
970773
Cable seal white
970773
Antall per bil: X
4-6
3523473
Cable seal green
3523473
Antall per bil: X
4-7
3523474
Cable seal orange
3523474
Antall per bil: X
5
956956
Splice A
956956
Antall per bil: X
5-2
9130467
Splice damp resistant A
9130467
Antall per bil: X
5-3
9130476
Splice damp resistant B
9130476
Antall per bil: X
5-4
9130477
Splice damp resistant C
9130477
Antall per bil: X
6
956959
Splice B
956959
Antall per bil: X
7
978260
Cable terminal A
978260
Antall per bil: X
7-2
978261
Cable terminal B
978261
Antall per bil: X
7-3
978262
Cable terminal C
978262
Antall per bil: X
8
956946
Cable terminal D
956946
Antall per bil: X
8-2
968538
Cable terminal E
968538
Antall per bil: X
8-3
970783
Cable terminal F
970783
Antall per bil: X
8-4
970789
Cable terminal G
970789
Antall per bil: X
8-5
970798
Cable terminal H
970798
Antall per bil: X
9
944159
Cable terminal I
944159
Antall per bil: X
9-2
941935
Cable terminal J
941935
Antall per bil: X
9-3
941936
Cable terminal K
941936
Antall per bil: X
9-4
965890
Cable terminal L
965890
Antall per bil: X
10
978358
Cable terminal M
978358
Antall per bil: X
10-2
970776
Cable terminal N
970776
Antall per bil: X
10-3
970778
Cable terminal O
970778
Antall per bil: X
10-4
970779
Cable terminal P
970779
Antall per bil: X
10-5
978359
Cable terminal Q
978359
Antall per bil: X
11
974312
Cable terminal R
974312
Antall per bil: X
11-2
974313
Cable terminal S
974313
Antall per bil: X
12
1363964
Cable terminal T
1363964
Antall per bil: X
13
3545417
Cable terminal U
3545417
Antall per bil: X
14
973150
Cable terminal V
973150
Antall per bil: X
14-2
973149
Cable terminal W
973149
Antall per bil: X
14-3
949206
Cable terminal X
949206
Antall per bil: X
14-4
978361
Cable terminal Y
978361
Antall per bil: X
15
946787
Cable terminal Z
946787
Antall per bil: X
15-2
949404
Cable terminal AA
949404
Antall per bil: X
16
948189
Cable terminal AB
948189
Antall per bil: X
17
968769
Cable terminal AC
968769utgått av sortimentet
Antall per bil: X
18
3523469
Cable terminal AD
3523469
Antall per bil: X
18-2
3523470
Cable terminal AE
3523470
Antall per bil: X
19
3523471
Cable terminal AF
3523471
Antall per bil: X
19-2
3523472
Cable terminal AG
3523472
Antall per bil: X
20
3515890
Cable terminal AH
3515890
Antall per bil: X
20-2
3523698
Cable terminal AI
3523698
Antall per bil: X
20-3
3545609
Cable terminal AJ
3545609
Antall per bil: X
21
3523257
Cable terminal AK
3523257
Antall per bil: X
21-2
3523699
Cable terminal AL
3523699
Antall per bil: X
21-3
3545610
Cable terminal AM
3545610
Antall per bil: X
22
978298
Cable terminal AN
978298
Antall per bil: X
22-2
978299
Cable terminal AO
978299
Antall per bil: X
23
1212901
Cable terminal AP
1212901
Antall per bil: X
24
948673
Cable terminal AQ
948673
Antall per bil: X
24-2
949598
Cable terminal AR
949598
Antall per bil: X
24-3
949219
Cable terminal AS
949219
Antall per bil: X
25
949542
Cable terminal AT
949542
Antall per bil: X
26
969838
Cable terminal AU
969838
Antall per bil: X
27
949371
Cable terminal AV
949371
Antall per bil: X
27-2
968018
Cable terminal AW
968018
Antall per bil: X
28
968016
Cable terminal AX
968016
Antall per bil: X
28-2
948291
Cable terminal AY
948291
Antall per bil: X
28-3
948287
Cable terminal AZ
948287
Antall per bil: X
29
946038
Cable terminal BA
946038
Antall per bil: X
30
946040
Cable terminal BB
946040
Antall per bil: X
30-2
946041
Cable terminal BC
946041
Antall per bil: X
31
967694
Cable terminal BD
967694
Antall per bil: X
32
973117
Cable terminal BE
973117
Antall per bil: X
32-2
973118
Cable terminal BF
973118
Antall per bil: X
32-3
881488
Cable terminal BG
881488
Antall per bil: X
32-4
978364
Cable terminal BH
978364
Antall per bil: X
33
969780
Cable terminal BI
969780
Antall per bil: X
33-2
969781
Cable terminal BJ
969781
Antall per bil: X
33-3
968374
Cable terminal BK
968374
Antall per bil: X
34
978925
Cable terminal BL
978925
Antall per bil: X
35
978256
Cable terminal BM
978256
Antall per bil: X
35-2
978257
Cable terminal BN
978257
Antall per bil: X
35-3
978258
Cable terminal BO
978258
Antall per bil: X
35-4
978365
Cable terminal BP
978365
Antall per bil: X
36
979001
Cable terminal BQ
979001
Antall per bil: X
36-2
979002
Cable terminal BR
979002
Antall per bil: X
36-3
979003
Cable terminal BS
979003
Antall per bil: X
36-4
979004
Cable terminal BT
979004
Antall per bil: X
62
64036
64036
- 1) 4DRS CH 30700-. 5DRS.
Fra Volvos originalkatalog
- Katalog
- 850 (USA)
- Gruppe · side
- Gruppe 37 · Katalogside 387
Fotnoter
- 1)
- 4-door car: Fra chassis nr 30700; 5-dørs personbil
Kontroller bilens chassisnummer mot listen ovenfor før bestilling.
Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)
- I.DIA
- inner diameter
- LG
- lengde
Slik leser du numrene
- 970550 — Volvos originale artikkelnummer
- 1) — Fotnoter
Numrene nedenfor viser til artikkelnumrene i katalogen.
