132 posisjoner · – i sortiment

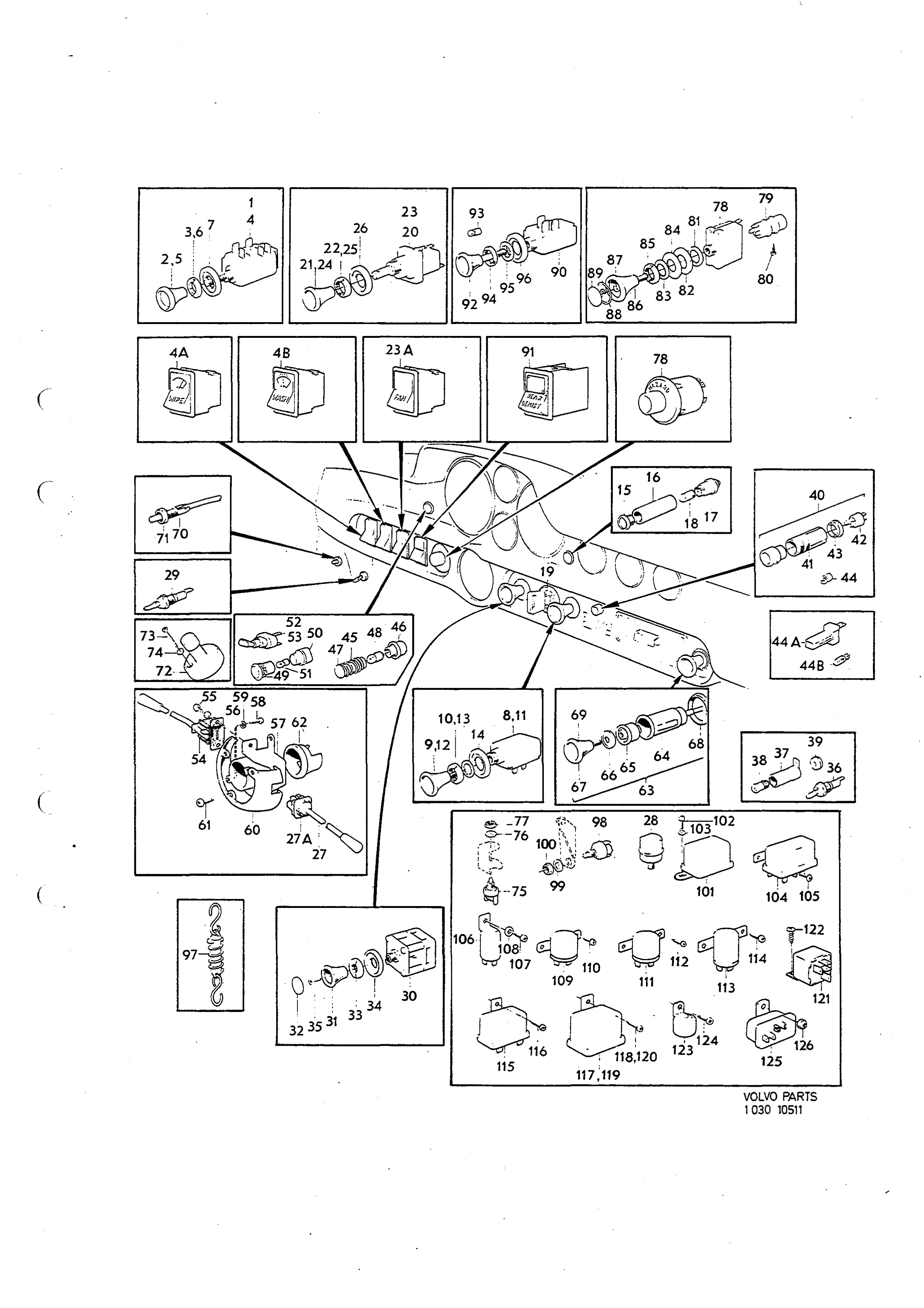

Instrumentering, Kopplings-och Kontrollorgan

Klikk på et tall for å se artiklene

Instrumentering, (KA 10511) Volvo 1800 (B20)

Elsystem · Volvo P1800 B20 · B20 · 1968–1975 · 1 986 cm³ · Instrumentation, Connecting And Control Unit · 3 · side 36

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

175 deler · – i sortiment

1

665065

Switch, windscreen wiper and washer A

665065

Antall per bil: 1

2

665060

Button A

665060

Inngår i: Strömställare, vindrutetorkare och vindrutespolare

Antall per bil: 1

3

665210

Nut A

665210

Inngår i: Strömställare, vindrutetorkare och vindrutespolare

Antall per bil: 1

4

673221

Switch, windscreen wiper and washer B

673221

Antall per bil: 1

4-2

687984

Switch, windscreen wiper and washer C

687984

Antall per bil: 1

4A

1212611

Strömställare, vindrutetorkare

1212611

4B

1212612

Strömställare, vindrutespolare

1212612

5

673102

Button B

673102

Antall per bil: 1

5-2

688626

Button C

688626

Antall per bil: 1

5-3

687227

Button D

687227

Antall per bil: 1

6

673225

Nut washer A

673225

Antall per bil: 1

7

682435

Trim washer "V-TORK"

682435

Antall per bil: 1

8

664488

Switch, light A

664488

Antall per bil: 1

9

665060

Button A

665060

Inngår i: Strömställare, ljus

Antall per bil: 1

10

665210

Nut A

665210

Inngår i: Strömställare, ljus

Antall per bil: 1

11

680092

Switch, light B

680092

Antall per bil: 1

11-2

677416

Switch, light C

677416

Antall per bil: 1

12

673106

Button E

673106

Antall per bil: 1

12-2

677858

Button F

677858

Antall per bil: 1

12-3

687227

Button D

687227

Antall per bil: 1

13

673225

Nut washer A

673225

Antall per bil: 1

13-2

940147

Lock washer A

940147

Antall per bil: 1

14

677717

Trim washer A

677717

Antall per bil: 1

15

663089

Lens A

663089

Antall per bil: 1

15-2

663090

Lens B

663090

Antall per bil: 1

15-3

688639

Lens C

688639

Antall per bil: 1

16

663093

Sleeve A

663093

Antall per bil: 1

17

663094

Bulb socket A

663094

Antall per bil: 1

18

277703

Bulb A

277703

Antall per bil: 1

19 Ignition switch

Merknad: SE SIDA 4

20

665061

Switch, heater A

665061

Antall per bil: 1

21

665060

Button A

665060

Inngår i: Strömställare, bilvärmare

Antall per bil: 1

22

665211

Nut B

665211

Inngår i: Strömställare, bilvärmare

Antall per bil: 1

23

673222

Switch, heater B

673222

Antall per bil: 1

23-2

662115

Switch, heater C

662115

Antall per bil: 1

23A

1212613

Strömställare, bilvärmare D

1212613

Antall per bil: 1

24

673108

Button G

673108

Antall per bil: 1

24-2

677843

Button H

677843

Antall per bil: 1

24-3

687227

Button D

687227

Antall per bil: 1

25

673225

Nut washer A

673225

Antall per bil: 1

26

665166

Trim washer "FLÄKT"

665166

Antall per bil: 1

26-2

665063

Trim washer "FAN"

665063

Antall per bil: 1

26-3

688688

Washer, "Fan"

688688

Antall per bil: 1

27

664478

Switch, overdrive A

664478

Antall per bil: 1

27-2

1210334

Switch, overdrive B

1210334

Antall per bil: 1

27A

663048

Mutter C

663048

28 Switch for overdrive and back-up light on gearbox

Merknad: Se gruppe 4 (Växellåda M410 Ingående axel, huvudaxel) · Koppling, kopplingsmanövrering 182 CH-30000, CH 32800-. 183 M41 · Växellåda BW35 · Växellåda, M41 Upphängning, reglage 182 CH-30000, CH 32800-.183 · Växellåda, M410 Upphängning, reglage 182 CH 30001-32799 · Växellåda M41 · Växellåda M410 · Växellåda, BW35 Hus med planetväxel · Bakaxel Upphängning 182 CH-30000. · Bakaxel Upphängning · Bakaxel · Växellåda, M41 Växellådslock 182 CH-30000. · Kardanaxel · Differential Anti-spinn · Växellåda, BW35 Kontrollsystem · Växellåda Överväxel · Kardanaxel, stödlager 182 CH 30001-, 183. · Oljekylning BW35 · Koppling, kopplingsmanövrering 182 CH 30001-32799 M410

29

665067

Switch, courtesy light

665067

Antall per bil: 1

30

673427

Rheostat, instrument lighting A

673427

Antall per bil: 1

30-2

684803

Rheostat, instrument lighting B

684803

Antall per bil: 1

31

673105

Button, instrument lighting A

673105

Antall per bil: 1

31-2

684994

Button, instrument lighting B

684994

Antall per bil: 1

32

673114

Washer A

673114

Antall per bil: 1

33

673225

Nut washer A

673225

Antall per bil: 1

34

677717

Trim washer A

677717

Antall per bil: 1

35

956162

Screw A

956162

Antall per bil: 1

36

665058

Switch, map riding lamp

665058

Antall per bil: 1

37

665789

Bulb socket, map riding lamp

665789

Antall per bil: 1

38

277703

Bulb A

277703

Antall per bil: 1

39

665331

Gummiforing in body

665331

Antall per bil: 1

40

1214277

Light, heater linkage

1214277

Antall per bil: 1

41

663093

Sleeve A

663093

Inngår i: Belysning, värmereglage

Antall per bil: 1

42

663095

Socket

663095

Inngår i: Belysning, värmereglage

Antall per bil: 1

43

683563

Spacer ring

683563

Inngår i: Belysning, värmereglage

Antall per bil: 1

44

277703

Bulb A

277703

Inngår i: Belysning, värmereglage

Antall per bil: 1

44A

1214203

Lamphållare, ljuslist.

1214203

Antall per bil: 1

44B

277747

Glödlampa B

277747

Antall per bil: 1

45

673047

Fjær, warning lamp

673047

Antall per bil: 1

46

673048

Rear section, warning lamp

673048

Antall per bil: 1

47

673049

Housing, warning lamp

673049

Antall per bil: 1

48

277703

Bulb Control lamp

277703

Antall per bil: 1

49

687981

Break warning

687981

Inngår i: Glödlampa Kontrollampa

Antall per bil: 1

49-2

687980

Overdrive

687980

Inngår i: Glödlampa Kontrollampa

Antall per bil: 1

49-3

687979

Safety belt

687979

Inngår i: Glödlampa Kontrollampa

Antall per bil: 1

50

677292

Bulb socket B

677292

Inngår i: Glödlampa Kontrollampa

Antall per bil

13) 182 ch 37550-.; 11) 183 ch -3069.3
12) 183 ch 3070-.2

50-3

1212931

Bulb socket, brake warning

1212931

Inngår i: Glödlampa Kontrollampa

Antall per bil: 1

51

277747

Bulb B

277747

Inngår i: Glödlampa Kontrollampa

Antall per bil: 3

52

1210121

Switch for control lamp, overdrive, headlight

1210121

Antall per bil: 1

53

1212561

Nut D

1212561

Antall per bil: 1

54

662533

Directional indicator switch A

662533

Antall per bil: 1

54-2

685350

Directional indicator switch B

685350

Antall per bil: 1

54-3

685339

Directional indicator switch C

685339

Antall per bil: 1

55

940095

Screw B

940095

Antall per bil: 2

56

955946

Lock washer B

955946

Antall per bil: 2

57

682658

Anchorage

682658

Antall per bil: 1

58

950008

Screw C

950008

Antall per bil: 2

59

941904

Resilient washer

941904

Antall per bil: 2

60

665108

Housing, directional indicator switch A

665108

Antall per bil: 1

61

955117

Screw D

955117

Antall per bil: 3

62

672115

Companion flange

672115

Antall per bil: 1

62-2

191622

Washer B

191622

Antall per bil: 1

63

277238

Cigarette lighter

277238

Antall per bil: 1

64

662118

Sleeve B

662118

Inngår i: Cigarettändare

Antall per bil: 1

65

662108

Glow element

662108

Inngår i: Cigarettändare

Antall per bil: 1

66

935554

Washer C

935554

Inngår i: Cigarettändare

Antall per bil: 1

67

654282

Button I

654282

Inngår i: Cigarettändare

Antall per bil: 1

68

654444

Trim washer B

654444

Inngår i: Cigarettändare

Antall per bil: 1

69

673107

Button J

673107

Antall per bil: 1

69-2

677796

Button K

677796

Antall per bil: 1

69-3

1212978

Button L

1212978

Antall per bil: 1

70

664512

Door switch

664512

Antall per bil: 2

71

955847

Nut E

955847

Antall per bil: 2

72

664487

Foot-dipper switch

664487

Antall per bil: 1

72 Foot rest

Merknad: Se gruppe 8 (Dörrdetaljer) · Innerklädsel 182 · Utvändiga prydnadsdetaljer utvändig backspegel 183 · Framskärmar, framstycke, motorhuv / Torpedparti, instrumentbräda · Golvparti, karossidor, tak, 182 · Golvparti, karossidor, tak 183 · Detaljer för baklucka · Diverse inre utrustning 182 CH 30001-. 183. · Utvändiga prydnadsdetaljer utvändig backspegel, 182 · Stötfångare 183 USA CAN CH 3070- · Innerklädsel 183 komb 440,441,442,443 · Framstolar, baksäte · Låsdetaljer för baklucka 182. Lock för bränslepåfyllning. · Diverse inre utrustning 182 CH -30000 · Innerklädsel 182 komb 318, 320 · Torpedparti, instrumentbräda · Innerklädsel 182 komb 327, 328, 329, 330 · Färg färgkod 100, 102, 104, 105 · Bakparti, bakskärmar 183 · Golvbeklädnad

73

192284

Screw E

192284

Antall per bil: 2

73-2

955177

Screw F

955177

Antall per bil: 2

74

940143

Lock washer C

940143

Antall per bil: 1

75

672995

Switch, Handbrake control

672995

Antall per bil: 1

76

940143

Lock washer C

940143

Antall per bil: 1

77

942914

Nut F

942914

Antall per bil: 1

78

673380

Switch, warning flasher A

673380

Antall per bil: 1

78-2

688628

Switch, warning flasher B

688628

Antall per bil: 1

79

688452

Flasher relay, warning lamp A

688452

Antall per bil: 1

79-2

1210124

Flasher relay, warning lamp B

1210124

Antall per bil: 1

80

955139

Screw G

955139

Antall per bil: 1

81

673385

Washer, aluminium

673385

Antall per bil: 1

82

673387

Washer, depressible

673387

Antall per bil: 1

83

955897

Washer D

955897

Antall per bil: 1

84

673386

Washer, spacer

673386

Antall per bil: 1

85

673388

Nut washer B

673388

Antall per bil: 1

86

673381

Button M

673381

Antall per bil: 1

87

277747

Bulb B

277747

Inngår i: Knopp

Antall per bil: 1

88 Fjær— selges ikke separat

89 Lens, warning— selges ikke separat

90

681340

Switch, electrically-heated rear window A

681340

Antall per bil: 1

90-2

681577

Switch, electrically-heated rear window B

681577

Antall per bil: 1

91

1212610

Switch, electrically-heated rear window C

1212610

Antall per bil: 1

92

681478

Button N

681478

Antall per bil: 1

92-2

681578

Button O

681578

Antall per bil: 1

93

277701

Bulb C

277701

Antall per bil: 1

94

673225

Nut washer A

673225

Antall per bil: 1

95

940109

Lock washer D

940109

Antall per bil: 1

96

677717

Trim washer A

677717

Antall per bil: 1

97

1221148

Switch, seats

1221148

Antall per bil: 1

98 Bracket contact

Merknad: Se gruppe 5 (Handbroms) · Bakhjulsbromsdetaljer 182 CH 30001-. 183 · Handbroms 182 CH-30000 · Hjulcylinder · Tandemhuvudcylinder · Bromspedal med monteringsdetaljer · Komplettenheter

99 Lock washer

Merknad: Se gruppe 5 (Handbroms) · Bakhjulsbromsdetaljer 182 CH 30001-. 183 · Handbroms 182 CH-30000 · Hjulcylinder · Tandemhuvudcylinder · Bromspedal med monteringsdetaljer · Komplettenheter

100 Nut

Merknad: Se gruppe 5 (Handbroms) · Bakhjulsbromsdetaljer 182 CH 30001-. 183 · Handbroms 182 CH-30000 · Hjulcylinder · Tandemhuvudcylinder · Bromspedal med monteringsdetaljer · Komplettenheter

101

688357

Relay, overdrive

688357

Antall per bil: 1

102

955138

Screw H

955138

Antall per bil: 1

103

955946

Lock washer B

955946

Antall per bil: 1

104

665298

Relay, headlight A

665298

Antall per bil: 1

104-2

688357

Relay, headlight B

688357

Antall per bil: 1

105

950021

Screw I

950021

Antall per bil: 2

105-2

955137

Screw J

955137

Antall per bil: 1

106

664708

Flasher realy directional indicator

664708

Antall per bil: 1

107

955138

Screw H

955138

Antall per bil: 1

108

955893

Washer E

955893

Antall per bil: 1

109

683408

Relay, electrically-heated rear window

683408

Antall per bil: 1

110

955137

Screw J

955137

Antall per bil: 2

111

669102

Relay, back-up lamp

669102

Antall per bil: 1

112

955137

Screw J

955137

Antall per bil: 2

113

678348

Relay, horn

678348

Antall per bil: 1

114

955137

Screw J

955137

Antall per bil: 1

115

243028

Main relay

243028

Antall per bil: 1

116

955137

Screw J

955137

Antall per bil: 1

117

241812

Relay, fuel pump

241812

Antall per bil: 1

118

955137

Screw J

955137

Antall per bil: 1

119

241812

Relay, for cold start

241812

Antall per bil: 1

120

955137

Screw J

955137

Antall per bil: 1

121

688630

Relay, safety belt

688630

Antall per bil: 1

122

955137

Screw J

955137

Antall per bil: 1

123

1212741

Warning buzzer for safety belt and key

1212741

Antall per bil: 2

123-2

688422

Warning buzzer for light

688422

Antall per bil: 1

124

955137

Screw J

955137

Antall per bil: ERF

125

686396

Voltage stabilizor

686396

Antall per bil: 1

126

942206

Nut G

942206

Antall per bil: 1

5) 182 ch -30000.
6) 182 ch 30001-.
9) 182 ch -37549.
10) 182 ch 37550-, 183.
11) 183 ch -3069.
12) 183 ch 3070-.
13) 182 ch 37550-.
14) 182 ch 30001-. 183.

Fra Volvos originalkatalog

Katalog: P1800 B20
Modeller: 1800E 1800ES (B20)
Gruppe · side: Gruppe 3 · Katalogside 36

Fotnoter

5): 1800E, til og med chassis nr 30000
6): 1800E, fra chassis nr 30001
9): 1800E, til og med chassis nr 37549
10): 1800E, fra chassis nr 37550; 1800ES
11): 1800ES, til og med chassis nr 3069
12): 1800ES, fra chassis nr 3070
13): 1800E, fra chassis nr 37550
14): 1800E, fra chassis nr 30001; 1800ES

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)

USA: USA-utførelse
CAN: Canada-utførelse
182: 1800E
183: 1800ES

Slik leser du numrene

665065 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Fotnoter

Numrene nedenfor viser til artikkelnumrene i katalogen.
