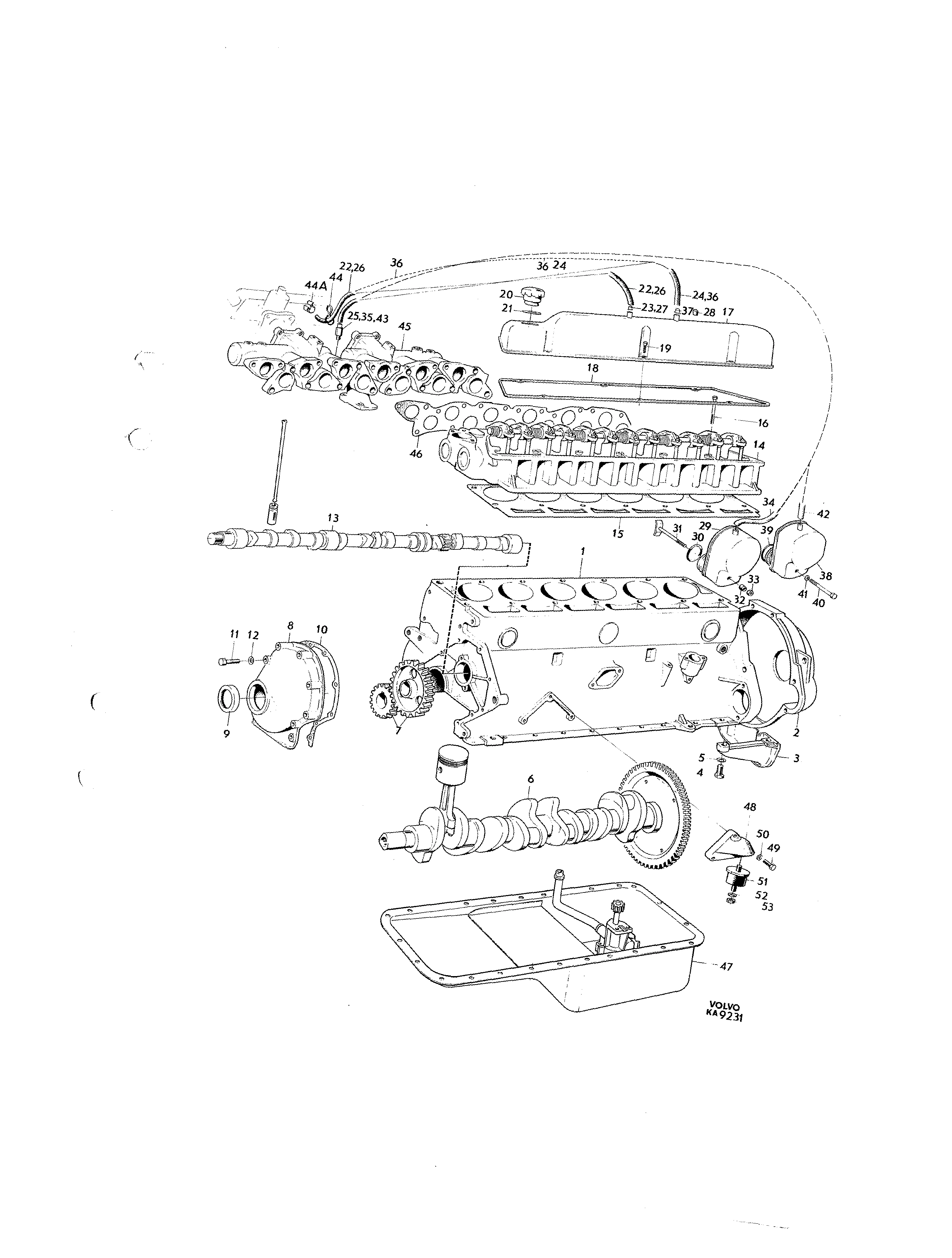

Motor med monterings-detaljer Volvo 164 (B30)

Motor · Volvo 164 · Engine and installation components · 2a · side 2, 4

Slik leser du sprengskissen

Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
"I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.

76 deler · – i sortiment

1 Cylinder block— lagerføringsgrad 4

Merknad: SE SIDA 6 · 1-B09

2 Flywheel casing

Merknad: Se gruppe 4 (Växellåda M400,M410 Ingående axel,huvudaxel) · Växellåda BW35, RV · Växellåda BW35, GV · Bakaxel Anti-spinn · Koppling,kopplingsmanövrering M400,M410 Vst · Växellåda M400 GV · Växellåda M410, GV · Överväxel · Bakaxel CH 132567- · Växellåda,ALT.1,23) Upphängning,reglage M400,M410, GV · Växellåda Upphängning, reglage BW35, GV · Kardanaxel, stödlager · Bakaxel Upphängning CH 132567- · Koppling, kopplingsmanövrering M400, M410 HST · Växellåda,ALT.2,23) Upphängning,reglage M400,M410, GV · Växellåda M400,M410 Växellådslock, GV · Växellåda BW35 Hus med planetväxel · Oljekylning, BW35 · Bakaxel Upphängning CH-132566 · Bakaxel · Växellåda BW35 Hus med planetväxel Manövercylinder, bakre · Sekundärcylinder · Kardanaxel · Kraftöverföring · Växellåda M400 Spakställ, RV · Växellåda, BW35 Kontrollsystem · Växellåda, BW35 Hus med planetväxel · Huvudcylinder · Växellåda Upphängning, reglage BW35, RV · Växellåda Upphängning, reglage M400, RV · Växellåda M400, RV · Växellåda, BW35, Hus med planetväxel, Manövercylinder, främre

430116

Bracket

430116

Antall per bil: 1

955535

Screw A

955535

Antall per bil: 4

942336

Resilient washer A

942336

Antall per bil: 4

6 Crankshaft and related parts

Merknad: SE SIDA 8 · 1-B11

276294

Gear kit A

276294

Antall per bil: 1

7-2

273309

Gear kit B

273309

Antall per bil: 1

7 Crankshaft gear— selges ikke separat

7 Camshaft gear— selges ikke separat

7 Pressure flange— selges ikke separat

7 Screw

Merknad: Se side 12 · 1-B15

7 Gasket

Merknad: SE POS 10

7 Seal ring

Merknad: SE POS 9

430131

Timing gear casing

430131

Antall per bil: 1

430132

Seal ring

430132inngår i reparasjonssett

Antall per bil: 1

430133

Gasket A

430133inngår i reparasjonssett

Antall per bil: 1

955514

Screw B

955514

Antall per bil: 4

11-2

940158

Screw C

940158

Antall per bil: 5

941906

Resilient washer B

941906

Antall per bil: 9

13 Camshaft

Merknad: Se side 12 · 1-B15

14 Cylinder head

Merknad: Se side 14 · 1-B17

430107

Cylinder head gasket A

430107inngår i reparasjonssett

Antall per bil: 1

15-2

461056

Cylinder head gasket B

461056inngår i reparasjonssett

Antall per bil: 1

15-3

461618

Cylinder head gasket C

461618inngår i reparasjonssett

Antall per bil: 1

191523

Screw D

191523

Antall per bil: 14

430198

Valve casing A

430198

Antall per bil: 1

17-2

461096

Valve casing B

461096

Antall per bil: 1

430039

Gasket B

430039inngår i reparasjonssett

Antall per bil: 1

950045

Screw E

950045

Antall per bil: 6

420292

Oil filler cap

420292

Antall per bil: 1

940096

Gasket C

940096inngår i reparasjonssett

Antall per bil: 1

430283

Hose A

430283

Antall per bil: 1

419771

Flame shield

419771

Antall per bil: 1

460003

Hose B

460003

Antall per bil: 1

460082

Nipple A

460082

Antall per bil: 1

430283

Hose A

430283

Antall per bil: 1

419771

Flame shield

419771

Antall per bil: 1

671842

Rubber plug

671842

Antall per bil: 1

461046

Oil trap A

461046

Antall per bil: 1

925067

O-ring

925067inngår i reparasjonssett

Antall per bil: 1

461084

Tensioner arm

461084

Antall per bil: 1

461086

Seal A

461086inngår i reparasjonssett

Antall per bil: 1

955825

Nut A

955825

Antall per bil: 1

944217

Hose C

944217

Antall per bil: 475

460082

Nipple A

460082

Antall per bil: 1

461087

Hose D

461087

Antall per bil: 1

36-2

460003

Hose B

460003

Antall per bil: 1

419771

Flame shield

419771

Antall per bil: 1

461040

Oil trap B

461040

Antall per bil: 1

925067

O-ring

925067

Antall per bil: 1

955518

Screw F

955518

Antall per bil: 1

944244

Seal B

944244inngår i reparasjonssett

Antall per bil: 1

944217

Hose C

944217

Antall per bil

alternativ 3. B30. B30A475
alternativ 3. B30E. B30F500

461080

Nipple B

461080

Antall per bil: 1

419447

Rubber ring

419447

Antall per bil: 1

44A

943423

Klammer

943423

Antall per bil: 1

45 Induction-and exhaust manifold

Merknad: Se side 16 · 1-B19

461092

Gasket D

461092inngår i reparasjonssett

Antall per bil: 1

47 Lubricating system

Merknad: Se side 18 · 1-B21

678534

Bracket, L

678534

Antall per bil: 1

48-2

678535

Bracket, R

678535

Antall per bil: 1

942900

Screw G

942900

Antall per bil: 6

955921

Fjær washer

955921

Antall per bil: 6

1206612

Rubber cushion

1206612

Antall per bil: 2

955896

Washer

955896

Antall per bil: 2

950365

Nut B

950365

Antall per bil: 2

53 Gasket kit, engine overhaul

53-3

275538

Complementary kit A

275538

Antall per bil: 1

53 Gasket kit, decarbonizing

53-5

275537

Complementary kit B

275537

Inngår i: Packningssats, sotning

Antall per bil: 1

4. Ers av 1 st 461040-8, 1 st 955518-6, 1 st 925067-1, 1 st 944244-3, 1 st 461087-9, 475 mm 944217-9, 1 st 461096-0.
5. B30(496953) MO -16667. B30(496954) MO -13637. B30(496958) MO -2067. B30(496959) MO -764.
6. B30 (496953) Mo 16668-. B30 (496954) Mo 13638-. B30 (496958) Mo 2068-. B30 (496959) Mo 765-. B30A, B30E, B30F.

Fra Volvos originalkatalog

Katalog: 164
Modeller: 164
Gruppe · side: Gruppe 2a · Katalogside 2, 4

Fotnoter

4): Ers av 1 st 461040-8, 1 st 955518-6, 1 st 925067-1, 1 st 944244-3, 1 st 461087-9, 475 mm 944217-9, 1 st 461096-0.
5): B30(496953) MO -16667. B30(496954) MO -13637. B30(496958) MO -2067. B30(496959) MO -764.
6): B30 (496953) Mo 16668-. B30 (496954) Mo 13638-. B30 (496958) Mo 2068-. B30 (496959) Mo 765-. B30A, B30E, B30F.

Kontroller bilens chassisnummer mot listen ovenfor før bestilling.

Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)

B30A: 3,0 l 6-cyl förgasare (164)
B30E: 3,0 l 6-cyl insprutning (164E)
B30F: 3,0 l 6-cyl insprutning, USA (164E)
S: inngår i reparasjonssett

Slik leser du numrene

430116 — Volvos originale artikkelnummer
Alt. nr 264612 — erstatningsnummer
1) — Fotnoter

Numrene nedenfor viser til artikkelnumrene i katalogen.
