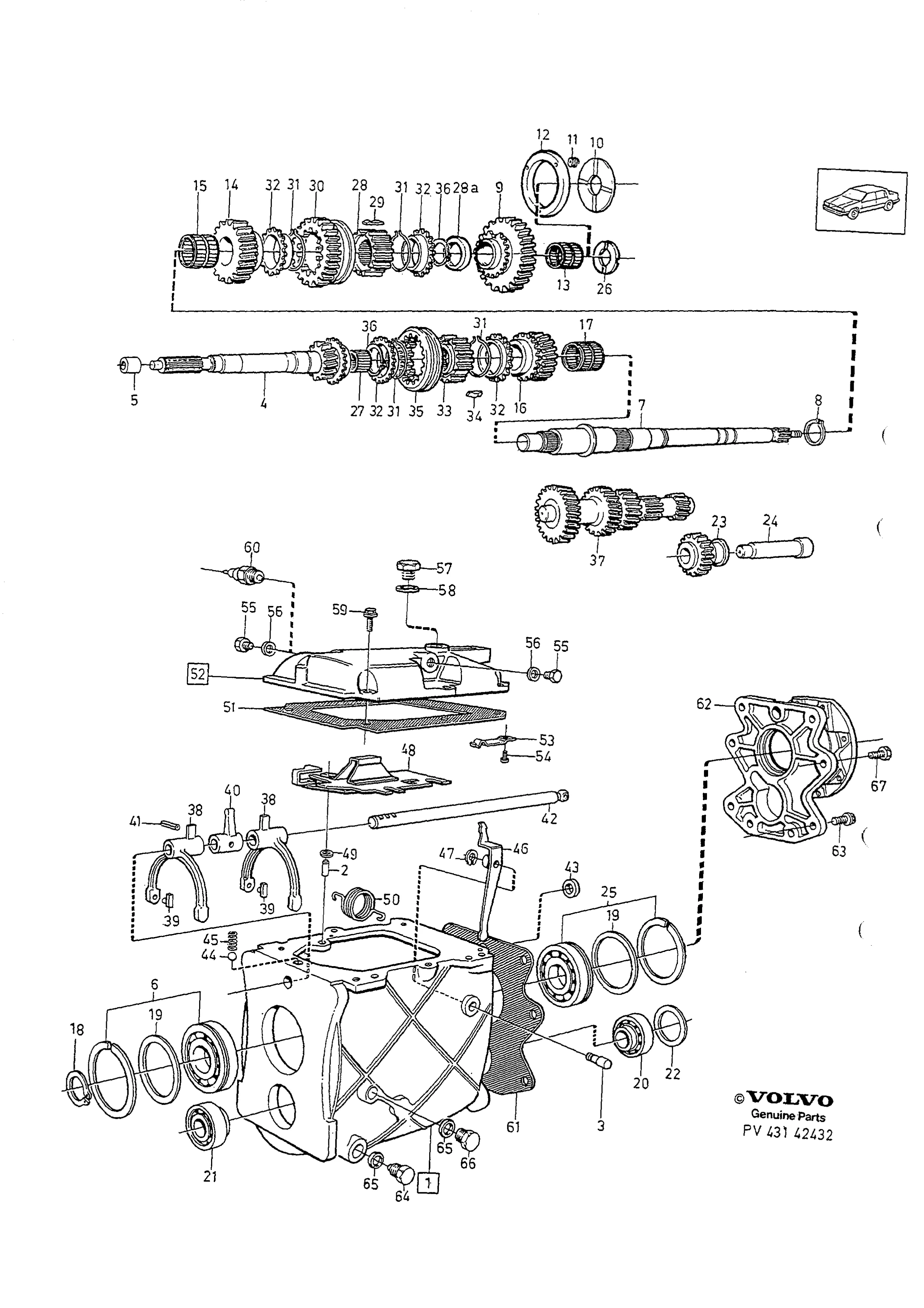

Växellåda, manuell Volvo 780
Girkasse · Volvo 780 · GEARBOX, MANUAL · 43 · side 609
Slik leser du sprengskissen
- Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
- Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
- Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
- "I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
- Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.
Samme KA-nummer finnes også i: 740 1988–90 · 740 / 760 1985–87 · 760 1988
157 deler · – i sortiment
1
1209491
Växellådshus A
1209491
Antall per bil: 1
2 Styrpinne— lagerføres ikke som reservedel
2 Styrpinne— lagerføres ikke som reservedel
3 Lagertapp— lagerføres ikke som reservedel
3 Lagertapp— lagerføres ikke som reservedel
4
1209296
Ingående axel
1209296
Antall per bil: 1
4-2
1209296
Ingående axel
1209296
Antall per bil: 1208541 1
5
1232398
Hylsa
1232398
Antall per bil: 1208541 1 · 1208568 1 · 1208621 1
5 Hylsa— lagerføres ikke som reservedel
6
183827
Kullager
183827
Antall per bil: 1
6-2
183827
Kullager
183827
Antall per bil: 1208541 1
7
1340918
Huvudaxel
1340918
Antall per bil: 1
7-2
1340918
Huvudaxel
1340918
Antall per bil: 1208541 1
8
190684
Spårring A
190684
Antall per bil: 1
8-2
190684
Spårring A
190684
Antall per bil: 1208541 1
8-3
6814503
Kugghjul 1:AN A
6814503
Antall per bil: 1208541 1
9
1340494
Kugghjul 1:AN B
1340494
Antall per bil: 1
10
1220849
Bricka A
1220849
Antall per bil: 1208538 1 · 1208567 1
10-2
1220849
Bricka A
1220849
Antall per bil: 1208541 1
11
3502569
Fjäder A
3502569
Antall per bil: 1208538 3 · 1208567 3
11-2
3502569
Fjäder A
3502569
Antall per bil: 1208541 3
12
1340757
Kona
1340757
Antall per bil: 1208538 1 · 1208567 1
12-2
1340757
Kona
1340757
Antall per bil: 1208541 1
13
1381565
Nållager A
1381565
Antall per bil
- -1987 (1232742)1
- 1988-1
13-3
1381565
Nållager 1:AN
1381565
Antall per bil: 1208541 1
14
1377668
Kugghjul 2:AN
1377668
Antall per bil: 1
14-2
1377668
Kugghjul 2:AN
1377668
Antall per bil: 1208541 1
15
1340649
Nållager B
1340649
Antall per bil: 1208541 1 · 1208538 1 · 1208567 1 · 1208568 1
15-2
1340649
Nållager 2:AN
1340649
Antall per bil: 1208541 1
16
1220838
Kugghjul 3:AN
1220838
Antall per bil: 1
16-2
1220838
Kugghjul 3:AN
1220838
Antall per bil: 1208541 1
17
1340649
Nållager B
1340649
Antall per bil: 1208541 1 · 1208538 1 · 1208567 1 · 1208568 1
17-2
1340649
Nållager 3:AN
1340649
Antall per bil: 1208541 1
18
914462
Spårring B
914462
Antall per bil: 1
18-2
914462
Spårring B
914462
Antall per bil: 1208541 1
19
948008
Justerbleck A
948008
Antall per bil: X
19-2
948009
Justerbleck B
948009
Antall per bil: X
19-3
948010
Justerbleck C
948010
Antall per bil: X
19-4
948011
Justerbleck D
948011
Antall per bil: X
19-5
948008
Justerbleck A
948008
Antall per bil: 1208541 X
19-6
948009
Justerbleck B
948009
Antall per bil: 1208541 X
19-7
948010
Justerbleck C
948010
Antall per bil: 1208541 X
19-8
948011
Justerbleck D
948011
Antall per bil: 1208541 X
20
183834
Rullager
183834
Antall per bil: 1
20-2
183834
Roller bearing
183834
Antall per bil: 1208541 1
21
183834
Rullager
183834
Antall per bil: 1
21-2
183834
Roller bearing
183834
Antall per bil: 1208541 1
22
948298
Justerbleck E
948298
Antall per bil: X
22-2
948299
Justerbleck F
948299
Antall per bil: X
22-3
948300
Justerbleck G
948300
Antall per bil: X
22-4
948301
Justerbleck H
948301
Antall per bil: X
22-5
948302
Justerbleck I
948302
Antall per bil: X
22-6
948303
Justerbleck J
948303
Antall per bil: X
22-7
948298
Justerbleck E
948298
Antall per bil: 1208541 X
22-8
948299
Justerbleck F
948299
Antall per bil: 1208541 X
22-9
948300
Justerbleck G
948300
Antall per bil: 1208541 X
22-10
948301
Justerbleck H
948301
Antall per bil: 1208541 X
22-11
948302
Justerbleck I
948302
Antall per bil: 1208541 X
22-12
948303
Justerbleck J
948303
Antall per bil: 1208541 X
23
1232247
Backkugghjul
1232247
Antall per bil: 1
23-2
1232247
Backkugghjul
1232247
Antall per bil: 1208541 1
24
1220324
Axel
1220324
Antall per bil: 1
24-2
1220324
Axel
1220324
Antall per bil: 1208541 1
25
183827
Kullager
183827
Antall per bil: 1208541 1 · 1208568 1
25-2
183827
Kullager
183827
Antall per bil: 1208541 1
26
1220333
Tryckbricka
1220333
Antall per bil: 1208541 1 · 1208568 1
26 Tryckbricka— lagerføres ikke som reservedel
27
183829
Nållager C
183829
Antall per bil: 1
27-2
183829
Nållager C
183829
Antall per bil: 1208541 1
28
1220976
Synkroniseringsnav A
1220976
Antall per bil: 1
28-2
1220976
Synkroniseringsnav A
1220976
Antall per bil: 1208541 1
28a
1220977
Bricka B
1220977
Antall per bil: 1
28a-2
1220977
Bricka B
1220977
Antall per bil: 1208541 1
29
1220326
Medbringare A
1220326
Antall per bil: 1
29-2
1220326
Medbringare A
1220326
Antall per bil: 1208541 3
30
1209876
Kopplingshylsa A
1209876
Antall per bil: 1
30-2
1209876
Kopplingshylsa A
1209876
Antall per bil: 1208541 1
31
1232740
Fjäderring
1232740
Antall per bil: 4
31-2
1232740
Fjäderring
1232740
Antall per bil: 1208541 4
32
1232616
Synkroniseringskona
1232616
Antall per bil: 4
32-2
1232616
Synkroniseringskona
1232616
Antall per bil: 1208541 4
33
1220350
Synkroniseringsnav B
1220350
Antall per bil: 1
33-2
1220350
Synkroniseringsnav B
1220350
Antall per bil: 1208541 1
34
1220325
Medbringare B
1220325
Antall per bil: 3
34-2
1220325
Medbringare B
1220325
Antall per bil: 1208541 3
35
1232598
Kopplingshylsa B
1232598
Antall per bil: 1
35-2
1232598
Kopplingshylsa B
1232598
Antall per bil: 1208541 1
36
3520465
Spårring C
3520465
Antall per bil: 2
36-2
3520465
Spårring C
3520465
Antall per bil: 1208541 2
37
1377667
Mellanaxel A
1377667
Antall per bil: 1
37-2
6814504
Mellanaxel B
6814504
Antall per bil: 1208541 1
38
1209477
Skiftgaffel
1209477
Antall per bil: 2
38-2
1209477
Skiftgaffel
1209477
Antall per bil: 1208541 2
39
1232119
Glidsko
1232119
Antall per bil: 4
39-2
1232119
Glidsko
1232119
Antall per bil: 1208541 4
40
1232067
Växelpinne
1232067
Antall per bil: 1
40-2
1232067
Växelpinne
1232067
Antall per bil: 1208541 1
41
1232645
Rörpinne
1232645
Antall per bil: 1
41-2
1232645
Rörpinne
1232645
Antall per bil: 1208541 1
42
1232096
Skiftaxel
1232096
Antall per bil: 1
42-2
1232096
Skiftaxel
1232096
Antall per bil: 1208541 1
43
947705
Tätningsring
947705
Antall per bil: 1
43-2
947705
Tätningsring
947705
Antall per bil: 1208541 1
44
67089
Kula
67089
Antall per bil: 1
44-2
67089
Kula
67089
Antall per bil: 1208541 1
45
1220431
Fjäder B
1220431
Antall per bil: 1
45-2
1220431
Fjäder B
1220431
Antall per bil: 1208541 1
46
1232068
Hävarm
1232068
Antall per bil: 1
46-2
1232068
Hävarm
1232068
Antall per bil: 1208541 1
47
951671
Spårryttare
951671
Antall per bil: 1
47-2
951671
Spårryttare
951671
Antall per bil: 1208541 1
48
1232086
Växelkuliss
1232086
Antall per bil: 1
48-2
1232086
Växelkuliss
1232086
Antall per bil: 1208541 1
49
3520218
Bricka C
3520218
Antall per bil: 3
49-2
3520218
Bricka C
3520218
Antall per bil: 1208541 3
50
1232426
Fjäder C
1232426
Antall per bil: 1
50-2
1232426
Fjäder C
1232426
Antall per bil: 1208541 1
51
1340988
Packning asbestfri A
1340988
Antall per bil: 1
51-2
1340988
Packning A
1340988
Antall per bil: 1208541 1
52
1209310
Växellådslock
1209310
Antall per bil: 1
52 Lock— lagerføres ikke som reservedel
52-3
1209310
Växellådslock
1209310
Antall per bil: 1208541 1
52 Lock— lagerføres ikke som reservedel
53
1232080
Bladfjäder
1232080
Antall per bil: 1
53-2
1232080
Bladfjäder
1232080
Antall per bil: 1208541 1
54
955126
Skruv A
955126
Antall per bil: 1
54-2
955126
Skruv A
955126
Antall per bil: 1208541 1
55
960630
Propp
960630
Antall per bil: 2
55-2
960630
Propp
960630
Antall per bil: 1208541 2
56
957178
Packning B
957178
Antall per bil: 2
56-2
957178
Packning B
957178
Antall per bil: 1208541 2
57
3549308
Plugg
3549308
Antall per bil: 1
57-2
3549308
Plugg
3549308
Antall per bil: 1208541 1
58
11998
Packning C
11998
Antall per bil: 1
58-2
11998
Packning C
11998
Antall per bil: 1208541 1
59
945444
Flänsskruv A
945444
Antall per bil: 6
59-2
945444
Flänsskruv A
945444
Antall per bil: 1208541 6
60
1324496
Kontakt
1324496
Antall per bil: 1
60-2
1324496
Kontakt
1324496
Antall per bil: 1208541 1
61
1340990
Packning asbestfri B
1340990
Antall per bil: 1
61-2
1340990
Packning D
1340990
Antall per bil: 1208541 1
62
1340308
Mellanfläns
1340308
Antall per bil: 1
62-2
1340308
Mellanfläns
1340308
Antall per bil: 1208541 1
63 Skruv
63-2
965185
Flänsskruv B
965185
Antall per bil: 1208541 2
63-3
970951
Skruv B
970951
Antall per bil: 1208541 2
64
1377334
Magnetpropp
1377334
Antall per bil: 1
64-2
1377334
Magnetpropp
1377334
Antall per bil: 1208541 1
65
11998
Packning C
11998
Antall per bil: 2
65-2
11998
Packning C
11998
Antall per bil: 1208541 2
66
3549308
Plugg
3549308
Antall per bil: 1
66-2
3549308
Plugg
3549308
Antall per bil: 1208541 1
67 Skruv
Merknad: Se gruppe 43, side 621 (VÄXELREGLAGE)
- 970953
Skruv
970953 · VÄXELREGLAGE · Posisjonsnummer 5
- 949335
Skruv
949335 · VÄXELREGLAGE · Posisjonsnummer 36
67-2
67
Växellåda
Ikke i sortimenteterstattet artikkel
Antall per bil: 1208541 1
67-3
67
Växellåda
erstattet artikkel
Antall per bil: 1208541 1
67-4
3549481
Växellådshus B
3549481
Antall per bil: 1208541 1
67 Skruv
Merknad: Se gruppe 43, side 621 (VÄXELREGLAGE)
- 970953
Skruv
970953 · VÄXELREGLAGE · Posisjonsnummer 5
- 949335
Skruv
949335 · VÄXELREGLAGE · Posisjonsnummer 36
- 1) Reservdelsutförande.
Fra Volvos originalkatalog
- Katalog
- 780
- Gruppe · side
- Gruppe 43 · Katalogside 609
- Antallkolonner
- A = 1208541 · B = 1208538 · C = 1208567 · D = 1208568 · E = 1208621
Fotnoter
- 1)
- Reservdelsutförande.
Kontroller bilens chassisnummer mot listen ovenfor før bestilling.
Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)
- THK
- tjocklek
Slik leser du numrene
- 1209491 — Volvos originale artikkelnummer
- Alt. nr 264612 — erstatningsnummer
- 1) — Fotnoter
Numrene nedenfor viser til artikkelnumrene i katalogen.
