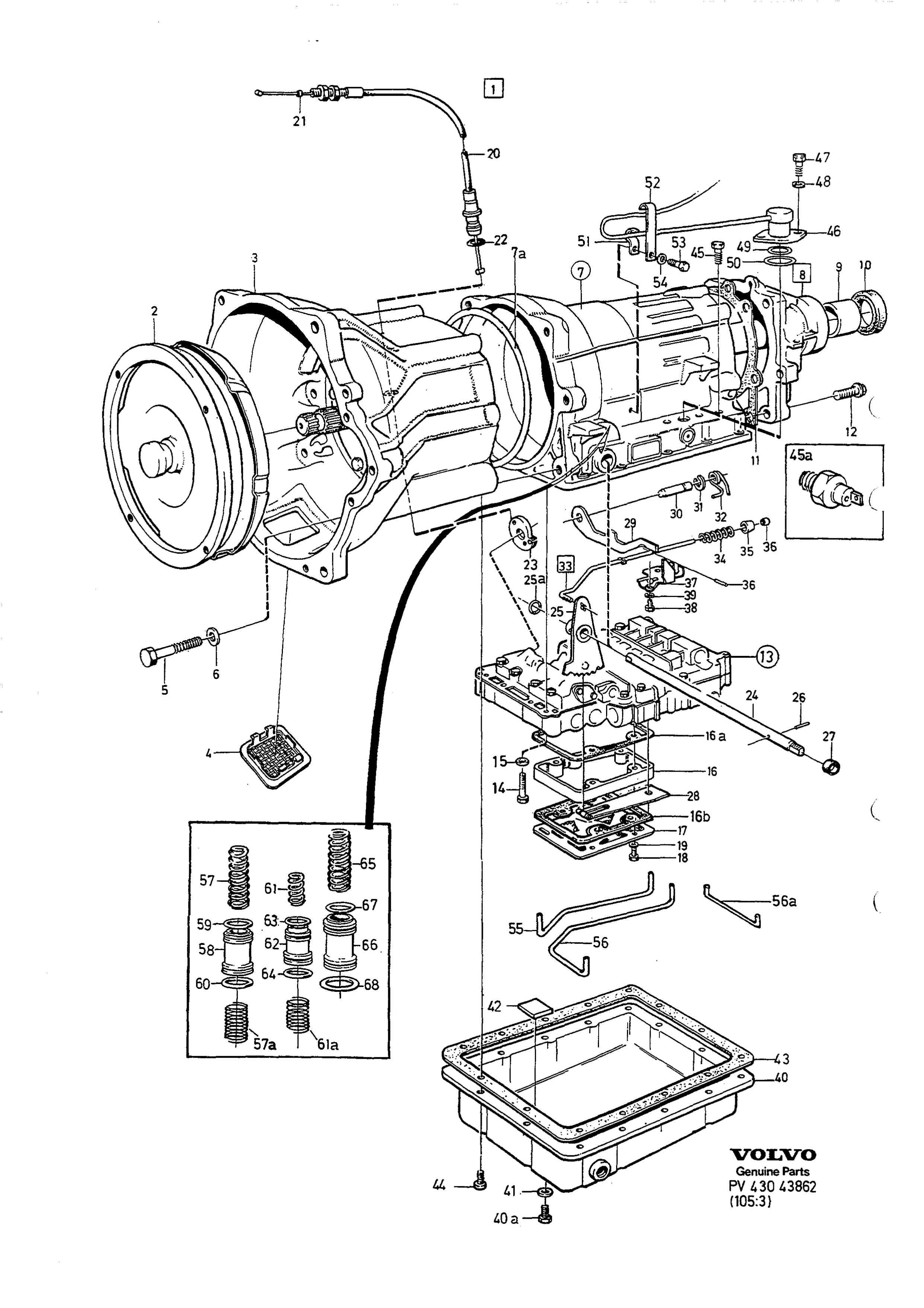

Automatic gearbox
Girkasse · AUTOMATIC GEARBOX · side 647
105 deler · – i sortiment
1
1208532
Automatväxellåda A
1208532
Antall per bil: 1208532 1
1-2
1208533
Automatväxellåda B
1208533
Antall per bil: 1208533 1
1-3
1208534
Automatväxellåda C
1208534
Antall per bil: 1208534 1
2
1340134
Momentomvandlare
1340134
Antall per bil: 1
3
1340133
Momentomvandlarkåpa
1340133
Antall per bil: 1
4
1233328
Skyddsnät
1233328
Antall per bil: 2
5
1239691
Skruv A
1239691
Antall per bil: 4
5-2
1239690
Skruv B
1239690
Antall per bil: 2
6
941908
Fjäderbricka A
941908
Antall per bil: 4
6-2
940280
Fjäderbricka B
940280
Antall per bil: 2
7 Växellådshus— lagerføres ikke som reservedel
Merknad: Se gruppe 43, side 651 (AUTOMATVÄXELLÅDA, PUMPHUS-FRÄMRE PLANETVÄXEL-KOPPLINGSHUS)
7 Pumphus- kopplingshus överväxel
Merknad: Se gruppe 43, side 651 (AUTOMATVÄXELLÅDA, PUMPHUS-FRÄMRE PLANETVÄXEL-KOPPLINGSHUS)
7 Mellangavel- planetväxel- utgående axel
Merknad: Se gruppe 43, side 657 (AUTOMATVÄXELLÅDA, HUS MED PLANETVÄXEL, MELLANGAVEL-UTGÅENDE AXEL)
7a
6814812
Tätningsring A
6814812
Antall per bil: 1
8
1239682
Hus, bakre
1239682
Antall per bil: 1
9
235878
Bussning
235878
Inngår i: Hus, bakre
Antall per bil: 1
10
235728
Tätningsring B
235728inngår i sett
Antall per bil: 1
11
3520331
Packning A
3520331inngår i sett
Antall per bil: 1
12
1239883
Skruv C
1239883
Antall per bil
- M10x45mm. alternativ 14
- M10x45mm. alternativ 23
12-3
6814808
Skruv med tätning
6814808
Antall per bil: 1
12-4
1239884
Skruv D
1239884
Antall per bil: 2
13
3502192
Control system A
3502192
Antall per bil: 1208532 1
13-2
3502193
Control system B
3502193
Antall per bil: 1208533 1
13-3
3502194
Control system C
3502194
Antall per bil: 1208534 1
14
955272
Skruv E
955272
Antall per bil: 2
14-2
955274
Skruv F
955274
Antall per bil: 2
14-3
955275
Skruv G
955275
Antall per bil: 5
14-4
955276
Skruv H
955276
Antall per bil: 3
14-5
940101
Skruv I
940101
Antall per bil: 1
14-6
1239826
Skruv J
1239826
Antall per bil: 1
14-7
955279
Skruv K
955279
Antall per bil: 3
15
941906
Fjäderbricka C
941906
Antall per bil: 17
16
1340136
Mellanstycke
1340136
Antall per bil: 1
16a
3520329
Packning B
3520329inngår i sett
Antall per bil: 1
16b
3520329
Packning B
3520329inngår i sett
Antall per bil: 1
17
1239829
Oljesil
1239829
Antall per bil: 1
18
955249
Skruv L
955249
Antall per bil: 5
19
941905
Fjäderbricka D
941905
Antall per bil: 5
20
1377680
Reglagewire
1377680
Antall per bil: 1
21 Wirestopp— lagerføres ikke som reservedel
22
1233141
O-ring A
1233141inngår i sett
Antall per bil: 1
23 Kam
Merknad: Se gruppe 43, side 663 (KONTROLLSYSTEM)
- 1340033
Kam
1340033 · KONTROLLSYSTEM · Posisjonsnummer 95
24
1239744
Axel
1239744
Antall per bil: 1
25
1239936
Växelväljarkam
1239936
Antall per bil: 1
25a
1239658
Hylsa
1239658inngår i sett
Inngår i: Växelväljarkam
Antall per bil: 1
26
1239832
Låspinne
1239832
Antall per bil: 1
27
1233064
Tätningsring C
1233064inngår i sett
Antall per bil: 2
27-2
1239658
Hylsa
1239658
Antall per bil: 1
28 Spärrfjäder
Merknad: Se gruppe 43, side 663 (KONTROLLSYSTEM)
- 1239574
Spärrfjäder
1239574 · KONTROLLSYSTEM · Posisjonsnummer 17
29
1239880
Parkeringsspärr
1239880
Antall per bil: 1
30
1233116
Lagerbult
1233116
Antall per bil: 1
31
1233117
Spårring
1233117
Antall per bil: 1
32
1239750
Vridfjäder
1239750
Antall per bil: 1
33
1239662
Tryckstång
1239662
Antall per bil: 1
33 Tryckstång— lagerføres ikke som reservedel
33-3
33
Fjäder
Ikke i sortimentet
Inngår i: Tryckstång
Antall per bil: 1
34
1233121
Fjäder A
1233121
Antall per bil: 1
35 Tryckhylsa— lagerføres ikke som reservedel
36 Anslagsring— lagerføres ikke som reservedel
37
1239885
Låsplatta
1239885
Antall per bil: 1
38
955271
Skruv M
955271
Antall per bil: 2
39
941906
Fjäderbricka C
941906
Antall per bil: 2
40
1233415
Oljesump
1233415
Antall per bil: 1
40a
1239961
Plugg
1239961
Antall per bil: 1
41
1239960
Tätningsring D
1239960
Antall per bil: 1
42
235739
Magnet
235739
Antall per bil: 1
43
1239683
Packning C
1239683inngår i sett
Antall per bil: 1
44
1233214
Skruv N
1233214erstattet artikkel
Antall per bil: 14
45 Propp— lagerføres ikke som reservedel
45a
3502078
Kontakt
3502078
Antall per bil: 1208533 1 · 1208534 1
46
1239680
Solenoid A
1239680
Antall per bil: 1208532 1
46-2
3502079
Solenoid B
3502079
Antall per bil: 1208533 1 · 1208534 1
47
949734
Skruv O
949734
Antall per bil: 2
48
941907
Fjäderbricka E
941907
Antall per bil: 2
49
1239834
O-ring B
1239834inngår i sett
Antall per bil: 1
50
1239835
O-ring C
1239835inngår i sett
Antall per bil: 1
51
1239699
Klamma A
1239699
Antall per bil: 1
52
1239697
Klamma B
1239697
Antall per bil: 1
53
955268
Skruv P
955268
Antall per bil: 1
54
941906
Fjäderbricka C
941906
Antall per bil: 1
55
1340038
Rör C1
1340038
Antall per bil: 1
56
1239821
Rör B0
1239821
Antall per bil: 1
56a
3502173
Rör
3502173
Antall per bil: 1208534 1
57
3502174
Fjäder 2 :an, B2
3502174
Antall per bil: 1208532 1 · 1208533 1
57-2
3502175
Fjäder 2 :an, 82
3502175
Antall per bil: 1208534 1
57a
1340131
Fjäder B
1340131
Antall per bil: 1208534 1
58
1239823
Kolv 2:AN A
1239823
Antall per bil: 1208532 1 · 1208533 1
58-2
1340127
Kolv 2:AN B
1340127
Antall per bil: 1208534 1
59
1239577
O-ring D
1239577inngår i sett
Antall per bil: 1
60
1239578
O-ring E
1239578inngår i sett
Antall per bil: 1
61
1340128
Fjäder 3 :an, C2 A
1340128
Antall per bil: 1208532 1 · 1208533 1
61-2
1340062
Fjäder 3 :an, C2 B
1340062
Antall per bil: 1208534 1
61a
3502176
Fjäder 3 :an, C2 C
3502176
Antall per bil: 1208532 1 · 1208533 1
61a-2
1340063
Fjäder 3 :an, C2 D
1340063
Antall per bil: 1208534 1
62
1340064
Kolv 3:AN
1340064
Antall per bil: 1
63
1239581
O-ring F
1239581inngår i sett
Antall per bil: 1
64
1239582
O-ring G
1239582inngår i sett
Antall per bil: 1
65
1340060
Fjäder 1 :an, C1
1340060
Antall per bil: 1
66
1239584
Kolv 1 :AN
1239584
Antall per bil: 1
67
1239585
O-ring H
1239585inngår i sett
Antall per bil: 1
68
1239582
O-ring G
1239582inngår i sett
Antall per bil: 1
68-2
273494
Tätningsringsats
273494
Antall per bil: 1
68 Tätningssats
Merknad: Se gruppe 43, side 657 (AUTOMATVÄXELLÅDA, HUS MED PLANETVÄXEL, MELLANGAVEL-UTGÅENDE AXEL)
68 Packningsats
Merknad: Se gruppe 43, side 657 (AUTOMATVÄXELLÅDA, HUS MED PLANETVÄXEL, MELLANGAVEL-UTGÅENDE AXEL)
- 271292
Packningsats
271292 · AUTOMATVÄXELLÅDA, HUS MED PLANETVÄXEL, MELLANGAVEL-UTGÅENDE AXEL · Posisjonsnummer 94
345
1208534
Automatväxellåda C
1208534
Fra Volvos originalkatalog
- Katalog
- 780
- Gruppe · side
- Gruppe 43 · Katalogside 647
- Antallkolonner
- A = 1208532 · B = 1208533 · C = 1208534
Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)
- LG
- lengde
Slik leser du numrene
- 1208532 — Volvos originale artikkelnummer
- Alt. nr 264612 — erstatningsnummer
Numrene nedenfor viser til artikkelnumrene i katalogen.
