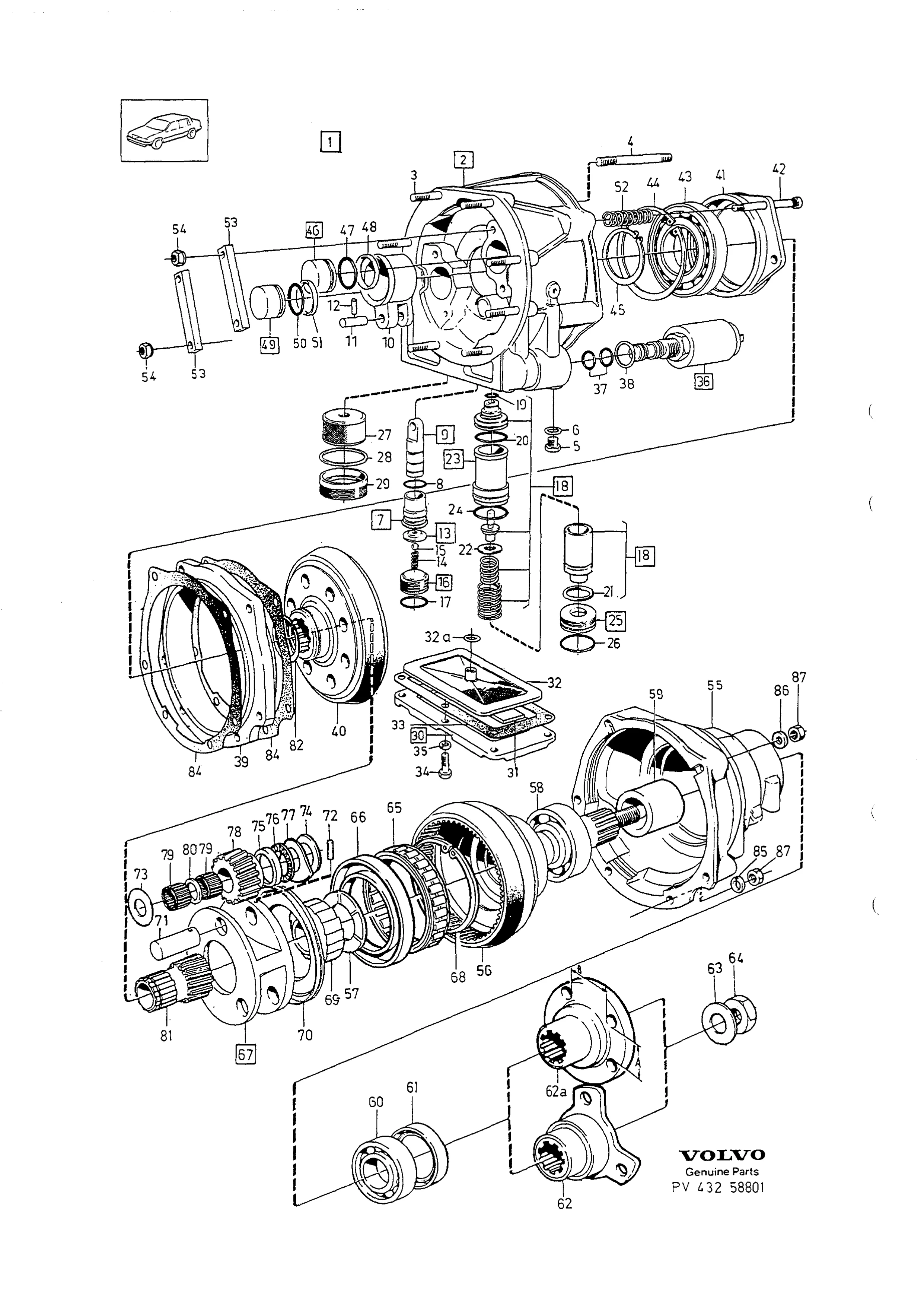

Överväxel Volvo 780
Girkasse · OVERDRIVE · side 637
101 deler · – i sortiment
1
1
Överväxel
erstattet artikkel
Antall per bil: 1208690 1
1-2
1208691
Överväxel A
1208691
Antall per bil: 1208691 1
1-3
1208719
Överväxel B
1208719
Antall per bil: 1208719 1
2 Hus— lagerføres ikke som reservedel
3
380777
Pinnskruv A
380777
Antall per bil: 8
4
380670
Pinnskruv B
380670
Antall per bil: 2
4-2
1209720
Pinnskruv C
1209720
Antall per bil: 4
5
380672
Propp A
380672
Antall per bil: 1
6
1220889
Packning A
1220889
Antall per bil: 1
7
380725
Hylsa A
380725
Antall per bil: 1
8
380766
O-ring A
380766
Antall per bil: 1
9
380721
Kolv A
380721
Antall per bil: 1
10 Slid— lagerføres ikke som reservedel
11 Tapp— lagerføres ikke som reservedel
12
951932
Låspinne A
951932
Antall per bil: 1
13
273134
Säte
273134
Antall per bil: 1
14 Fjäder— lagerføres ikke som reservedel
15
190611
Kula
190611
Antall per bil: 1
16
380726
Propp B
380726
Antall per bil: 1
17
380767
O-ring B
380767
Antall per bil: 1
18
3549047
Reducerventil A
3549047
Antall per bil: 1208690 1 · 1208691 1
18-2
3549048
Reducerventil B
3549048
Antall per bil: 1208719 1
19
380769
O-ring C
380769
Antall per bil: 1
20
380768
O-ring D
380768
Antall per bil: 1
21
1232507
O-ring E
1232507
Antall per bil: 1
22
1209450
Bricka tryckjustering A
1209450
Antall per bil: X
22-2
1209451
Bricka tryckjustering B
1209451
Antall per bil: X
22-3
1209452
Bricka tryckjustering C
1209452
Antall per bil: X
22-4
1209453
Bricka tryckjustering D
1209453
Antall per bil: X
23
3549049
Hylsa B
3549049
Antall per bil: 1
24
380768
O-ring D
380768
Antall per bil: 1
25
3549050
Propp C
3549050
Antall per bil: 1
26
380770
O-ring F
380770
Antall per bil: 1
27
380729
Oljefilter
380729
Antall per bil: 1
28
6814456
Bricka A
6814456
Antall per bil: 1
29
380731
Propp D
380731
Antall per bil: 1
30
380716
Oljesump
380716
Antall per bil: 1
31 Magnet— lagerføres ikke som reservedel
32
1220774
Filter
1220774
Antall per bil: 1
32a
6814458
Tätningsring A
6814458
Antall per bil: 1
33
3502464
Packning B
3502464
Antall per bil: 1
34
955638
Skruv A
955638
Antall per bil: 6
35
955920
Fjäderbricka A
955920
Antall per bil: 6
36
3520568
Solenoid
3520568
Antall per bil: 1
37
380772
O-ring G
380772
Antall per bil: 2
38
1220890
Plomberingsbricka
1220890
Antall per bil: 1
39
3520567
Bromstrumma
3520567
Antall per bil: 1
40
3502761
Kopplingslamell
3502761
Antall per bil: 1
41
380694
Lagerhållare
380694
Antall per bil: 1
42
6814042
Skruv B
6814042
Antall per bil: 4
43
380693
Kullager A
380693
Antall per bil: 1
44
380764
Spårring A
380764
Antall per bil: 1
45
380765
Spårring B
380765
Antall per bil: 1
46
6814454
Kolv B
6814454
Antall per bil: 1
47
6814455
O-ring H
6814455
Antall per bil: 1
48 Ring— lagerføres ikke som reservedel
49
6814454
Kolv B
6814454
Antall per bil: 1
50
6814455
O-ring H
6814455
Antall per bil: 1
51 Ring— lagerføres ikke som reservedel
52
3502774
Fjäder A
3502774
Antall per bil: 1208690 4 · 1208691 4
52-2
3520677
Fjäder B
3520677
Antall per bil: 1208719 4
53
380697
Tryckplatta
380697
Antall per bil: 2
54
380887
Mutter A
380887
Antall per bil: 4
55
3549035
Hus, bakre
3549035
Antall per bil: 1208691 1
55-2
55
Hus, bakre
erstattet artikkel
Antall per bil: 1208690 1 · 1208719 1
56
3549037
Ringhjul
3549037
Antall per bil: 1
57
1340951
Tryckbricka A
1340951
Antall per bil: 1
58
11014
Kullager B
11014
Antall per bil: 1
59
6814572
Hastighetsmätarhjul
6814572
Antall per bil: 1
60
11013
Kullager C
11013
Antall per bil: 1
61
1232013
Tätningsring B
1232013
Antall per bil: 1
62
1209844
Medbringare A
1209844
Antall per bil: 1208690 1 · 1208719 1
62a
1209349
Medbringare B
1209349
Antall per bil: 1208691 1
63
380688
Bricka B
380688
Antall per bil: 1
64
380687
Mutter B
380687
Antall per bil: 1
65
1340960
Frihjul
1340960
Antall per bil: 1
66
3520676
Oljeavkastare
3520676
Antall per bil: 1
67
1377128
Planethjul A
1377128
Antall per bil: 1208690 1 · 1208691 1
67-2
3520674
Planethjul B
3520674
Antall per bil: 1208719 1
68
6814457
Clips
6814457
Antall per bil: 1
69 Innerring— lagerføres ikke som reservedel
70
1340947
Oljefångare A
1340947
Antall per bil: 1208690 1 · 1208691 1
70-2
3520672
Oljefångare B
3520672
Antall per bil: 1208719 1
71
380709
Lagertapp
380709
Antall per bil: 1208690 3 · 1208691 3
71 Lagertapp— lagerføres ikke som reservedel
72
380763
Låspinne B
380763
Antall per bil: 3
73
1209466
Tryckbricka B
1209466
Antall per bil: 3
74
1209466
Tryckbricka B
1209466
Antall per bil: 1208690 3 · 1208691 3
75
3520671
Bricka C
3520671
Antall per bil: 1208719 3
76
3520670
Axiallager
3520670
Antall per bil: 1208719 3
77
3520673
Tryckbricka C
3520673
Antall per bil: 1208719 3
78 Kugghjul— lagerføres ikke som reservedel
79
380707
Nållager
380707
Antall per bil: 6
80
380710
Distansbricka
380710
Antall per bil: 3
81
1340962
Solhjul
1340962
Antall per bil: 1
82
380762
Spårring C
380762
Antall per bil: 1
83
3502462
Packning C
3502462
Antall per bil: 1
84
3502463
Packning D
3502463
Antall per bil: 1
85
955921
Fjäderbricka B
955921
Antall per bil: 4
86
1232520
Tätningsbricka
1232520
Antall per bil: 2
87
955847
Mutter C
955847
Antall per bil: 6
Fra Volvos originalkatalog
- Katalog
- 780
- Gruppe · side
- Gruppe 43 · Katalogside 637
- Antallkolonner
- A = 1208690 · B = 1208691 · C = 1208719
Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)
- LG
- lengde
- O.DIA
- diameter, yttre
- THK
- tjocklek
Slik leser du numrene
- 1208691 — Volvos originale artikkelnummer
- Alt. nr 264612 — erstatningsnummer
Numrene nedenfor viser til artikkelnumrene i katalogen.
