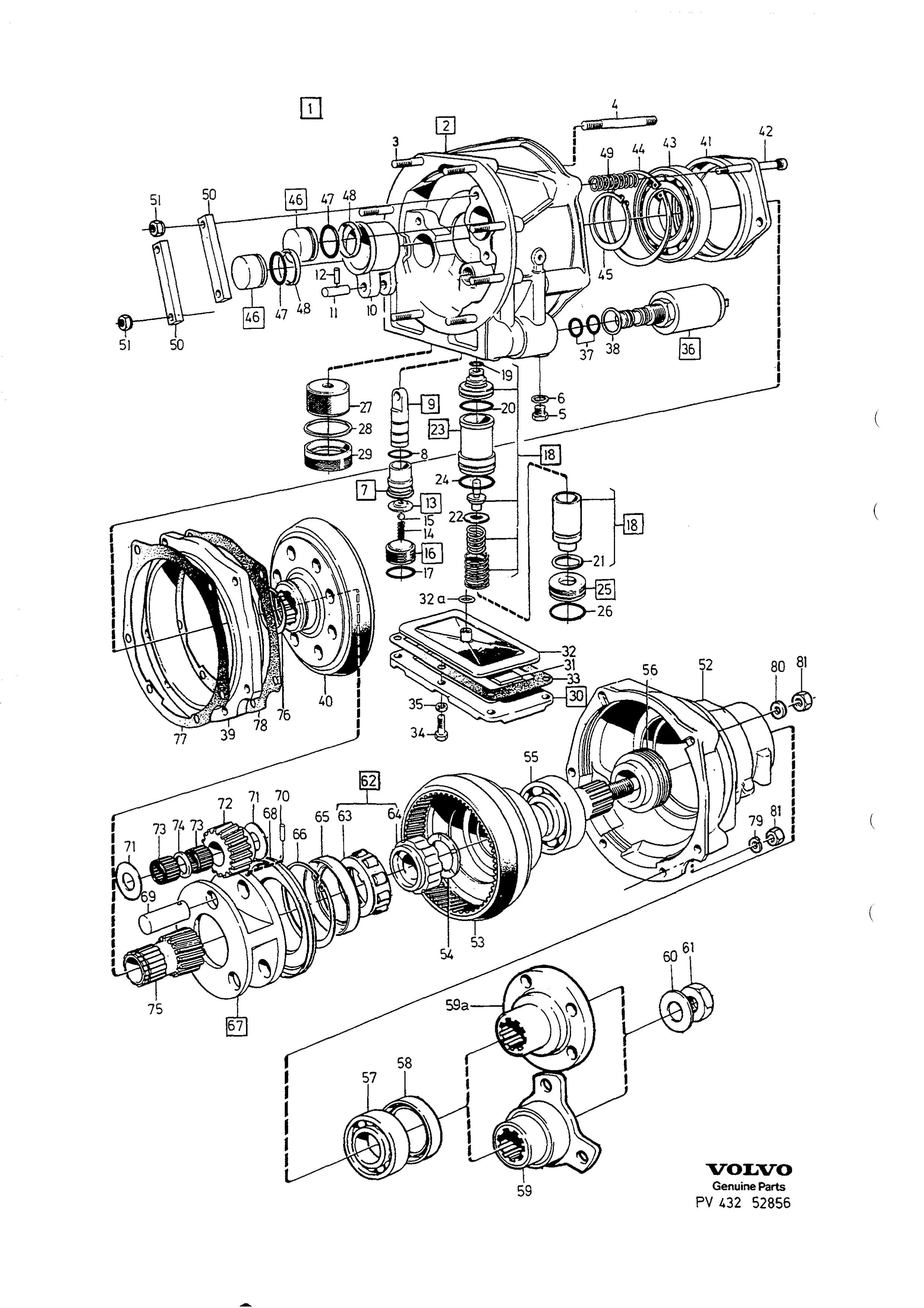

Överväxel Volvo 780 B204FT
Girkasse · Volvo 780 · OVERDRIVE · 43 · side 641
Slik leser du sprengskissen
- Gruppnumrene følger Volvos delekatalog: 2 Motor, 3 Elsystem, 4 Kraftoverføring, 5 Bremser, 6 Hjuloppheng/styring, 8 Karosseri og innredning, 9 Øvrig utstyr. Gruppe 7 (Fjæring og hjul) finnes i flere kataloger, men mangler i Amazon-, 1800- og 164-katalogene.
- Typekodene angir karosserivariant, for eksempel på Amazon: P 120 (4-dørs), P 130 (2-dørs), P 220 (stasjonsvogn) — karosseri er tilpasning, ikke motor.
- Sidenummeret gjelder innenfor gruppen — side 3 i gruppe 8a er en annen side enn side 3 i gruppe 2a.
- "I sortiment" betyr at vi kan levere posisjonen akkurat nå. En grå posisjon finnes i katalogen, men ikke hos oss.
- Motorfaktaene (f.eks. B18 · 1961–1968 · 1 778 cm³) angir motorfamiliens produksjonsår og slagvolum ifølge volvoclub.org.uk — det er ikke tilpasning for din bil. Kontroller alltid mot chassisnummeret.
Samme KA-nummer finnes også i: 740 1988–90
101 deler · – i sortiment
1
1208628
Överväxel A
1208628
Antall per bil: 1208628. alternativ 1 1
1-2
1208626
Överväxel B
1208626erstattet artikkel
Antall per bil: 1208626. alternativ 1 1
1-3
1208697
Överväxel C
1208697
Antall per bil: 1208697. alternativ 2 1
1-4
1208697
Överväxel C
1208697
Antall per bil: 1208695. alternativ 2 1
2
273133
Hus
273133
Antall per bil: 1
3
380777
Pinnskruv A
380777
Antall per bil: 8
4
1209720
Pinnskruv B
1209720
Antall per bil: 4
4-2
380670
Pinnskruv C
380670
Antall per bil: 2
5
380672
Propp A
380672
Antall per bil: 1
6
1220889
Packning A
1220889
Antall per bil: 1
7
380725
Hylsa A
380725
Antall per bil: 1
8
380766
O-ring A
380766
Antall per bil: 1
9
380721
Kolv A
380721
Antall per bil: 1
10 Slid— lagerføres ikke som reservedel
Merknad: Slide
11 Tapp— lagerføres ikke som reservedel
Merknad: Pin
12
951932
Låspinne A
951932
Antall per bil: 1
13
273134
Säte
273134
Antall per bil: 1
14 Fjäder— lagerføres ikke som reservedel
Merknad: Spring
15
190611
Kula
190611
Antall per bil: 1
16
380726
Propp B
380726
Antall per bil: 1
17
380767
O-ring B
380767
Antall per bil: 1
18
271454
Reparationssats A
271454
Antall per bil: 1208628. alternativ 1 1 · 1208626. alternativ 1 1
18-2
3549047
Reducerventil
3549047
Antall per bil: 1208697. alternativ 2 1 · 1208695. alternativ 2 1
19
380769
O-ring C
380769
Antall per bil: 1
20
380768
O-ring D
380768
Antall per bil: 1
21
1232507
O-ring E
1232507
Antall per bil: 1
22
1209450
Bricka tryckjustering A
1209450
Antall per bil: X
22-2
1209451
Bricka tryckjustering B
1209451
Antall per bil: X
22-3
1209452
Bricka tryckjustering C
1209452
Antall per bil: X
22-4
1209453
Bricka tryckjustering D
1209453
Antall per bil: X
23
271455
Reparationssats B
271455
Antall per bil: 1208628. alternativ 1 1 · 1208626. alternativ 1 1
23-2
271454
Reparationssats A
271454
Antall per bil: 1208628. alternativ 1 1 · 1208626. alternativ 1 1
23-3
3549049
Hylsa B
3549049
Antall per bil: 1208697. alternativ 2 1 · 1208695. alternativ 2 1
24
380768
O-ring D
380768
Antall per bil: 1208628. alternativ 1 1 · 1208626. alternativ 1 1
25
380748
Propp C
380748
Antall per bil: 1208628. alternativ 1 1
25-2
3549050
Propp D
3549050
Antall per bil: 1208626. alternativ 1 1 · 1208697. alternativ 2 1 · 1208695. alternativ 2 1
26
380770
O-ring F
380770
Antall per bil: 1
27
380729
Oljefilter
380729
Antall per bil: 1
28
6814456
Bricka A
6814456
Antall per bil: 1
29
380731
Propp E
380731
Antall per bil: 1
30
380716
Oljesump
380716
Antall per bil: 1
31 Magnet— lagerføres ikke som reservedel
Merknad: Magnet
32
1220774
Filter
1220774
Antall per bil: 1
32a
6814458
Tätningsring A
6814458
Antall per bil: 1
33
3502464
Packning B
3502464
Antall per bil: 1
34
955638
Skruv A
955638
Antall per bil: 6
35
955920
Fjäderbricka A
955920
Antall per bil: 6
36
1232101
Solenoid A
1232101
Antall per bil: 1208628. alternativ 1 1
36-2
3520568
Solenoid B
3520568
Antall per bil
- Solenoid nummer 2127-1
- Solenoid1
37
380772
O-ring G
380772
Antall per bil: 2
38
1220890
Plomberingsbricka
1220890
Antall per bil: 1
39
3520567
Bromstrumma
3520567
Antall per bil: 1
40
3502761
Kopplingslamell
3502761
Antall per bil: 1
41
380694
Lagerhållare
380694
Antall per bil: 1
42
6814042
Skruv B
6814042
Antall per bil: 4
43
380693
Kullager A
380693
Antall per bil: 1
44
380764
Spårring A
380764
Antall per bil: 1
45
380765
Spårring B
380765
Antall per bil: 1
46
6814454
Kolv B
6814454
Antall per bil: 2
47
6814455
O-ring H
6814455
Antall per bil: 2
48 Ring— lagerføres ikke som reservedel
Merknad: Ring
49
273659
Fjädersats
273659erstattet artikkel
Antall per bil: 1
49-2
3502774
Fjäder
3502774
Antall per bil: 4
50
380697
Tryckplattta
380697
Antall per bil: 2
51
380887
Mutter A
380887
Antall per bil: 4
52
6814412
Hus, bakre A
6814412erstattet artikkel
Antall per bil: 1208628. alternativ 1 1 · 1208626. alternativ 1 1
52-2
3549040
Hus, bakre B
3549040
Antall per bil: 1208697. alternativ 2 1 · 1208695. alternativ 2 1
53
1232646
Ringhjul A
1232646erstattet artikkel
Antall per bil: 1208628. alternativ 1 1 · 1208626. alternativ 1 1
53-2
3549038
Ringhjul B
3549038
Antall per bil: 1208697. alternativ 2 1 · 1208695. alternativ 2 1
54
1232644
Tryckbricka A
1232644
Antall per bil: 1
55
181092
Kullager B
181092
Antall per bil: 1208628. alternativ 1 1 · 1208626. alternativ 1 1
55-2
11014
Kullager C
11014
Antall per bil: 1208697. alternativ 2 1 · 1208695. alternativ 2 1
56
6814572
Hastighetsmätarhjul
6814572
Antall per bil: 1
57
11013
Kullager D
11013
Antall per bil: 1
58
1232013
Tätningsring B
1232013
Antall per bil: 1
59
1209844
Medbringare A
1209844
Antall per bil: 1208628. alternativ 1 1 · 1208697. alternativ 2 1
59a
1209348
Medbringare B
1209348
Antall per bil: 1208626. alternativ 1 1
59a-2
380686
Medbringare C
380686
Antall per bil: 1208695. alternativ 2 1
60
380688
Bricka B
380688
Antall per bil: 1
61
380687
Mutter B
380687
Antall per bil: 1
62
274043
Reparationssats C
274043
Antall per bil: 1
63 Rullhållare— lagerføres ikke som reservedel
Merknad: Roller cage
63 Rulle— lagerføres ikke som reservedel
Merknad: Roller
64 Innerring— lagerføres ikke som reservedel
Merknad: Cone
65
380713
Oljeavkastare
380713
Antall per bil: 1
66
380414
Spårring C
380414
Antall per bil: 1
67
1209467
Planethjul
1209467
Antall per bil: 1
68
380704
Oljefångare
380704
Antall per bil: 1
69
380709
Lagertapp
380709
Antall per bil: 3
70
380763
Låspinne B
380763
Antall per bil: 3
71
1209466
Tryckbricka B
1209466
Antall per bil: 6
72 Kugghjul— lagerføres ikke som reservedel
Merknad: Gear
73
380707
Nållager
380707
Antall per bil: 6
74
380710
Distansbricka
380710
Antall per bil: 3
75
1232042
Solhjul
1232042
Antall per bil: 1
76
380762
Spårring D
380762
Antall per bil: 1
77
3502462
Packning C
3502462
Antall per bil: 1
78
3502463
Packning D
3502463
Antall per bil: 1
79
955921
Fjäderbricka B
955921
Antall per bil: 4
80
1232520
Tätningsbricka
1232520
Antall per bil: 2
81
955847
Mutter C
955847
Antall per bil: 6
Fra Volvos originalkatalog
- Katalog
- 780
- Gruppe · side
- Gruppe 43 · Katalogside 641
- Antallkolonner
- A = 1208628. ALTER 1 · B = 1208626. ALTER 1 · C = 1208697. ALTER 2 · D = 1208695. ALTER 2
Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)
- LG
- lengde
- O.DIA
- diameter, yttre
- THK
- tjocklek
Slik leser du numrene
- 1208628 — Volvos originale artikkelnummer
- Alt. nr 264612 — erstatningsnummer
Numrene nedenfor viser til artikkelnumrene i katalogen.
