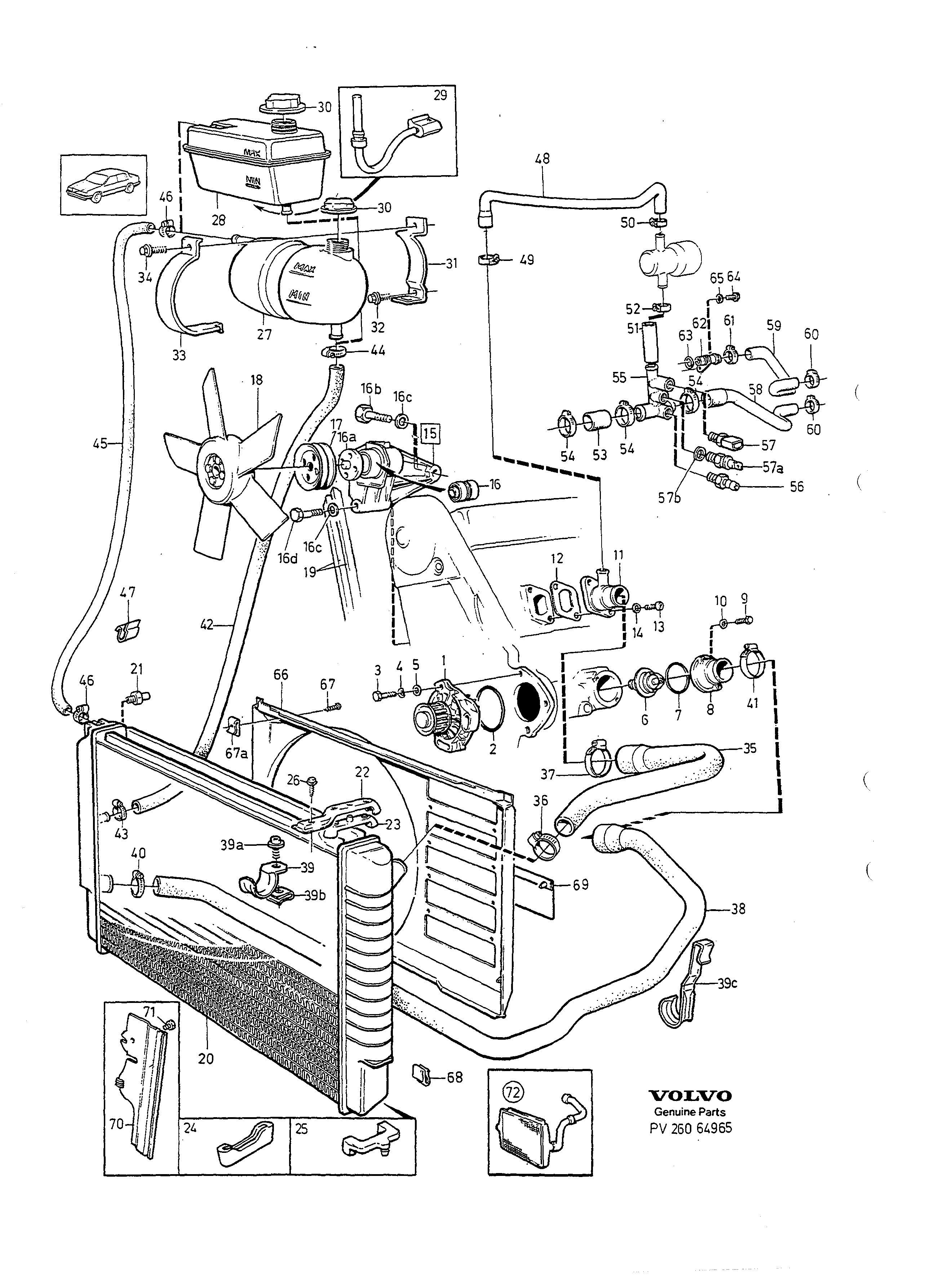

Kylsystem till Volvo D24 - 940/960
Kjølesystem · KJØLESYSTEM · side 471
104 deler · – i sortiment
2
1257197
Tätningsring A
1257197inngår i sett
Antall per bil: ampere 1
3
947818
Skruv A
947818inngår i sett
Antall per bil: ampere 3
4
941907
Fjäderbricka A
941907inngår i sett
Antall per bil: ampere 3
5
1257706
Bricka
1257706inngår i sett
Antall per bil: ampere 2
6 Termostat— inngår i sett + NS
7
1257183
Tätningsring B
1257183inngår i sett
Antall per bil: ampere 1
8
3507022
Termostathus
3507022
Antall per bil: ampere 1
9
955273
Skruv B
955273
Antall per bil: ampere 2
10
941906
Fjäderbricka B
941906
Antall per bil: ampere 2
11
3507023
Anslutningsrör A
3507023
Antall per bil: ampere 1
11-2
3517723
Anslutningsrör B
3517723
Antall per bil: ampere 1
12
3507032
Packning A
3507032inngår i sett
Antall per bil: ampere 1
13
942314
Insexskruv
942314
Antall per bil: ampere 2
14
941906
Fjäderbricka B
941906
Antall per bil: ampere 2
15
1389546
Konsol A
1389546
Antall per bil: ampere 1
15-3
9146076
Konsol B
9146076
Antall per bil: ampere 1
16
1257795
Lager
1257795
Antall per bil: ampere 1
16a
463429
Nav
463429
Antall per bil: ampere 1
16a Nav— lagerføres ikke som reservedel
Passer: D24T · D24TIC
16b
948069
Sexkantsskruv
948069
Antall per bil: ampere 1
16c
941907
Fjäderbricka A
941907
Antall per bil: ampere 1
16d
973246
Skruv C
973246
Antall per bil: ampere 2
16e
941908
Fjäderbricka C
941908
Antall per bil: ampere 2
17
1257640
Remskiva A
1257640
Antall per bil: ampere 1
17-3
1328793
Remskiva B
1328793
Antall per bil: ampere 1
18 Fläkt
Merknad: Se gruppe 26, side 487
19
968910
Kilrem, Generator
968910
Antall per bil: ampere 1
19 Kilrem, Servopump
20
8602247
Kylare A
8602247bytteenhet
Antall per bil: ampere 1
20-3
8602257
Kylare B
8602257bytteenhet
Antall per bil: ampere 1
20-5
8603675
Kylare C
8603675bytteenhet
Antall per bil: ampere 1
20-7
8603676
Kylare D
8603676bytteenhet
Antall per bil: ampere 1
21
954336
Nippel A
954336
Antall per bil: ampere 2
22
1276039
Konsol C
1276039
Antall per bil: ampere 2
23
463304
Gummikudde övre
463304
Antall per bil: ampere 2
24
1274602
Kudde undre
1274602
Antall per bil: ampere 2
25
1328344
Gummikudde undre
1328344
Antall per bil: ampere 2
25-2
1328719
Kudde, v undre
1328719
Antall per bil: ampere 1
25-3
1328720
Kudde, h undre
1328720
Antall per bil: ampere 1
26
965175
Flänsskruv A
965175
Antall per bil: ampere 2
27
3547466
Expansionstank A
3547466
Antall per bil: ampere 1
28
9122997
Expansionstank B
9122997
Antall per bil: ampere 1
29
3547710
Nivåvakt
3547710
Antall per bil: ampere 1
30
1357390
Påfyllningslock
1357390erstattet artikkel
Antall per bil: ampere 1
31
3547315
Konsol D
3547315
Antall per bil: ampere 1
32
968462
Skruv D
968462
Antall per bil: ampere 1
33
1274634
Konsol E
1274634
Antall per bil: ampere 1
34
946544
Flänsskruv B
946544
Antall per bil: ampere 1
35
3507083
Kylarslang A
3507083inngår i sett
Antall per bil: ampere 1
36
943476
Slangklamma A
943476inngår i sett
Antall per bil: ampere 1
37
943476
Slangklamma A
943476inngår i sett
Antall per bil: ampere 1
38
3507084
Kylarslang B
3507084
Antall per bil: ampere 1
39
952643
Klamma
952643
Antall per bil: ampere 1
39a
968476
Flänsskruv C
968476
Antall per bil: ampere 1
39b
191391
Fjädermutter
191391
Antall per bil: ampere 1
39c
6848175
Hållare A
6848175
Antall per bil: ampere 1
39c-2
6848176
Hållare B
6848176
Antall per bil: ampere 1
40
943476
Slangklamma A
943476
Antall per bil: ampere 1
41
943478
Slangklamma B
943478
Antall per bil: ampere 1
42
1276378
Kylarslang C
1276378
Antall per bil: ampere 1
43
943472
Slangklamma C
943472
Antall per bil: ampere 1
44
943473
Slangklamma D
943473
Antall per bil: ampere 1
45
942700
Slang A
942700
Antall per bil: ampere X
46
9142053
Slangklamma E
9142053
Antall per bil: ampere 2
47
1306160
Clips A
1306160
Antall per bil: ampere 3
48
1328973
Slang B
1328973inngår i sett
Antall per bil: ampere 1
49
943472
Slangklamma C
943472inngår i sett
Antall per bil: ampere 1
50
943471
Slangklamma F
943471inngår i sett
Antall per bil: ampere 1
51
1257448
Slang C
1257448
Antall per bil: ampere 1
52
943471
Slangklamma F
943471
Antall per bil: ampere 2
53
1328452
Slang D
1328452
Antall per bil: ampere 1
54
943474
Slangklamma G
943474
Antall per bil: ampere 3
55
1328448
Anslutningsrör C
1328448
Antall per bil: ampere 1
55-2
1328458
Anslutningsrör D
1328458
Antall per bil: ampere 1
56
966723
Nippel B
966723
Antall per bil: ampere 1
57
6849350
Temperaturgivare
6849350erstattet artikkel
Antall per bil: ampere 1
57a
3515613
Termokontakt
3515613
Antall per bil: ampere 1
57b
18665
Packning B
18665
Antall per bil: ampere 1
58
1328110
Slang avlopp A
1328110
Antall per bil: ampere 1
58-2
1328109
Slang avlopp B
1328109
Antall per bil: ampere 1
59
3507087
Slang tillopp A
3507087
Antall per bil: ampere 1
59-2
3507088
Slang tillopp B
3507088
Antall per bil: ampere 1
60
943472
Slangklamma C
943472
Antall per bil: ampere 2
61
943474
Slangklamma G
943474
Antall per bil: ampere 1
62
1257041
Nippel C
1257041
Antall per bil: ampere 1
63
1257295
O-ring
1257295
Antall per bil: ampere 1
64
955283
Skruv E
955283
Antall per bil: ampere 1
65
941907
Fjäderbricka A
941907
Antall per bil: ampere 1
66
1328832
Fläktkåpa A
1328832
Antall per bil: ampere 1
66-3
1378144
Fläktkåpa B
1378144
Antall per bil: ampere 1
67
965354
Semsskruv
965354
Antall per bil: ampere 2
67a
191391
Fjädermutter
191391
Antall per bil: ampere 2
68
1257372
Clips B
1257372
Antall per bil: ampere 2
69
1257462
Backventil
1257462
Antall per bil: ampere 5
70
3514213
Skärmplåt, v A
3514213
Antall per bil: ampere 1
70-2
1328951
Skärmplåt, v B
1328951
Antall per bil: ampere 1
70-3
1357020
Skärmplåt, h A
1357020
Antall per bil: ampere 1
70-4
1328952
Skärmplåt, h B
1328952
Antall per bil: ampere 1
71
965354
Semsskruv
965354
Antall per bil: ampere 2
72-2
270558
Reparationssats
270558
Antall per bil: ampere 1
72-3
273728
Termostatsats
273728
Antall per bil: ampere 1
72-4
271613
Vattenpumpsats
271613
Antall per bil: ampere 1
Fra Volvos originalkatalog
- Katalog
- 940 / 960
- Gruppe · side
- Gruppe 26 · Katalogside 471
- Antallkolonner
- A = A · B = B · C = C · D = D · E = E
Forkortelser på denne tegningen (Ordliste — Volvos forkortelser)
- D24
- 2,4 l 6-cyl diesel (240/740/760)
- D24T
- 2,4 l 6-cyl turbodiesel (740/760)
- D24TIC
- 2,4 l 6-cyl turbodiesel intercooler (740/760/940)
- LG
- lengde
- MAN.TRANS
- manuell växellåda
- AUTO.TRANS
- automatväxellåda
- E.G.R
- returledning för avgaser
- W/O
- uten
- L.H.D
- vänsterstyrd
- R.H.D
- högerstyrning
Slik leser du numrene
- 1257197 — Volvos originale artikkelnummer
- Alt. nr 264612 — erstatningsnummer
Numrene nedenfor viser til artikkelnumrene i katalogen.
